测试主板小雕PRO Z690介绍(二):
前边我们说过,Z690芯片组增加了12条PCI-E 4.0通道,使得Intel主板不再仅支持1个PCI-E 4.0的M.2固态硬盘。同时与CPU连接的8条DMI总线也由PCI-E 3.0升级成了PCI-E 4.0。

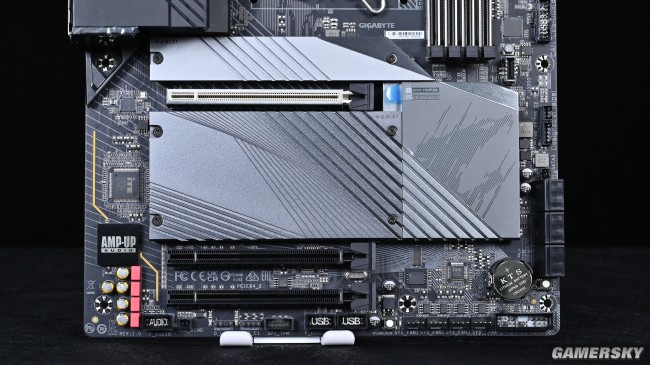

该主板有3条PCI-E X16显卡插槽,其中最上边带金属保护罩的为PCI-E 5.0插槽,最高支持PCIe 5.0 x16速率。
下边的2条则是由芯片组提供的PCIe 4.0插槽,可支持PCIe 3.0 x4速率。

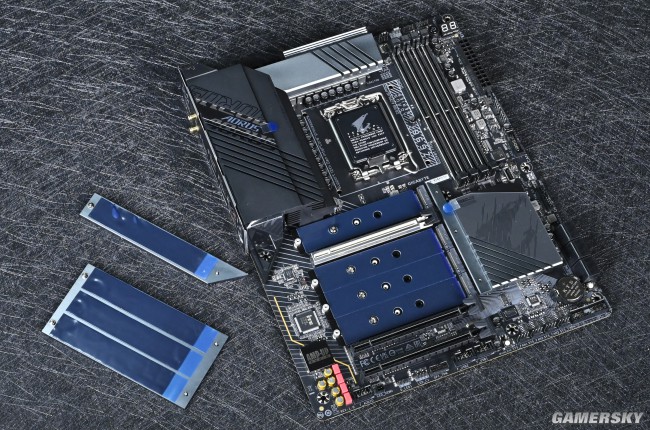

该主板支持4条M.2接口的固态硬盘,其中最上边的由CPU提供,最高可支持PCIe 4.0 X4速率,支持NVMe协议。
PCI-E X16显卡插槽下方的第一个由芯片组提供,最高可支持PCIe 4.0 X4速率,支持NVMe及SATA协议。
最下边的2个M.2插槽同样由芯片组提供,最高可支持PCIe 4.0 X4速率,仅支持NVMe协议。
在板载音频方面,主板使用了1个ALC4080音频解码芯片,搭配日系尼吉康专业音频电容及发烧级WIMA电容的组合。
主板I/O接口部分,从左到右依次是4个USB 3.2 Gen1接口,1组WIFI6 802.11ax无线网卡天线接口,2个USB 2.0接口,2个USB 2.0接口及一个DP接口,2个USB 3.2 Gen2接口及1个Type-C接口,1个2.5G千兆有线网卡接口及2个USB 3.2 Gen2接口,1组带光纤的音频接口。
