华硕RX 6500XT DUAL拆解

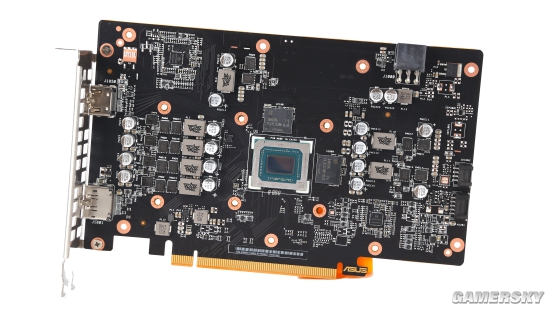

我们拆解一下这张显卡，可以看到整张显卡采用了共计7相的供电设计，显存采用两颗，位宽为64-bit。

PCB背面

PCB中央的NAVI 24核心

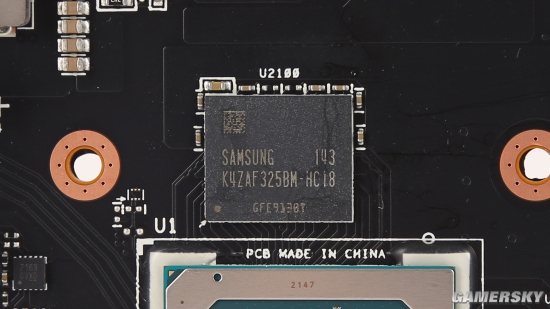

显存共计两颗均来自三星，速度为18Gbps，位宽64-bit

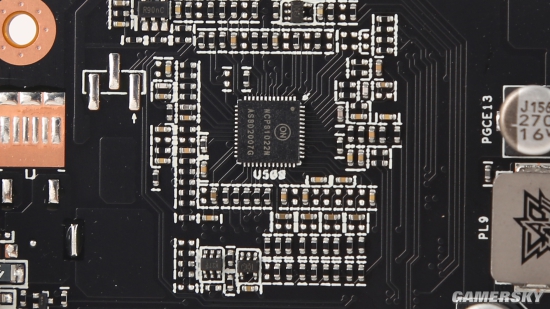

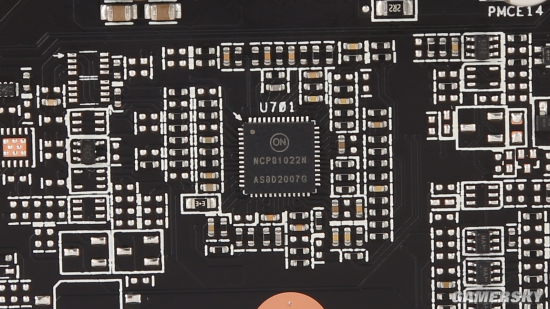

PWM控制芯片有两颗都是来自安森美的NCP02022N

供电MosFET并没有采用DrMos的设计，而是上下桥。具体型号是之前经常在华硕主板上出现的4C06C与4C10C。

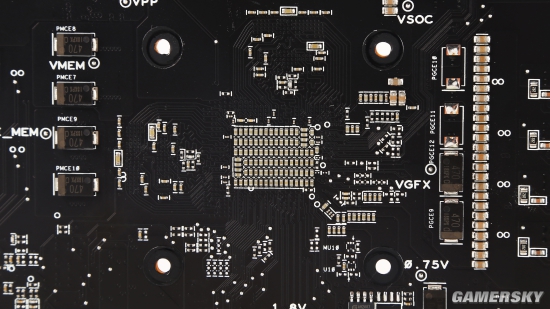

PCB背面可以看到MLCC电容

散热器方面是采用双热管双风扇的配置，考虑到这张显卡的芯片满载功耗在90W左右，这样的配置应该说是绰绰有余的。

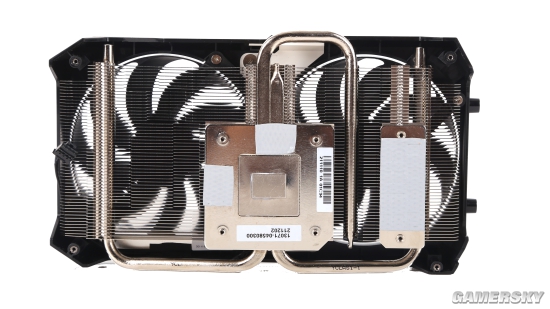

散热器采用纯铜镀镍直触设计，显存以及MosFET上均配备导热贴
