显卡拆解

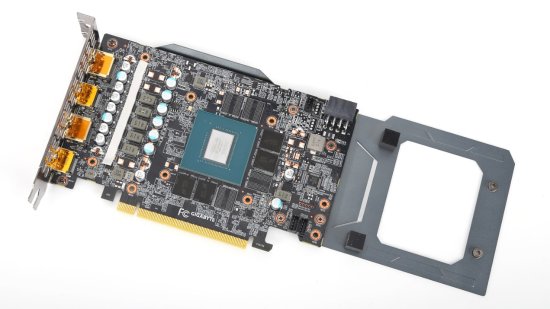

技嘉GEFORCE RTX 3050魔鹰GAMING OC 8G显卡的PCB为短板,长度只有17.2cm,相比合金背板短了很大一截,各种电子元件非常密集的排布在PCB上。
GPU核心代号为GA106-150-KB-A1,三星8nm工艺,拥有2560个流处理器单元,80个三代Tensor Core和20个二代RT Core。
来自镁光的DDR6显存颗粒,单颗容量2GB,共有4颗组成了8GB显存。
技嘉GEFORCE RTX 3050魔鹰GAMING OC 8G显卡采用了5+1相供电设计,其中5相位GPU核心供电,1相单独显存供电。

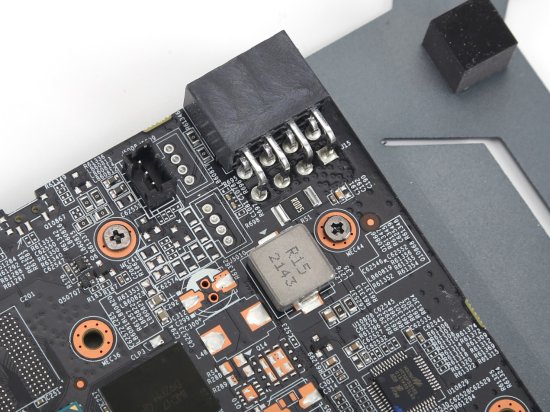

在PCIe和外接8pin供电接口附近都安排了滤波电容,能够确保显卡供电的绝对稳定性。
2根6mm直径的U型纯铜导热管利用直触的方式和GPU核心接触,将GPU核心产生的热量传递到铝质的散热鳍片上,实现快速散热。
