RTX 3080 Ti超龙12GB版显卡拆解:

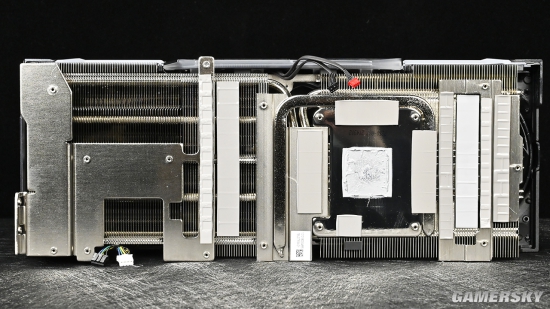

得益于超龙独有的TRI FROZR 2S散热冷却系统,包含了刀锋6代散热风扇,显存专属热管设计,纯铜镜面散热底座以及7根热管和波浪形散热鳍片以及辅助散热金属背板的设计,可以为该卡提供更好的散热环境让显卡的运行更加稳定、高效。
前边提到过,显卡采用了纯铜一体式散热底座设计,并采用了7+1热管的设计,其中7根热管穿梭于显卡左右两侧的散热鳍片区域,主要起到传递GPU热量的作用。1根热管位于12颗显存颗粒附近,能够起到传递显存热量的作用。
同时散热模组在GPU左右2侧供电区域也设有专门的导热硅胶垫,能够起到为供电系统进行导热的作用。
显卡的PCB略短于散热模块和金属背板,可以更好的被两者包裹起来。
其PCB采用了越肩式设计,高度为140mm(含金手指),长度则是260mm(纯PCB长度,不含PCI-E挡板)。
整个显卡的布局为左侧输出、中间GPU及显存、中间左右两侧为供电设计。
GPU右侧供电区域,合计11相供电,每相配有一个ON的NCP302150 DrMos。
GPU左侧供电区域,合计9相供电,每相配有一个ON的NCP302150 DrMos。
该显卡的供电为8+8+2+2合计20相供电设计,其PWM控制芯片为5颗,GPU供电PWM芯片采用了ON的NCP81611搭配2个uP9512R的组合。显存供电PWM芯片则是有2个uS5650Q负责。
该卡在GPU附近共计使用了12颗美光的D8BWW显存芯片,构成了12GB GDDR6的显存容量以及384bit的显存位宽和19Gbps的等效显存速率。
RTX 3080 SUPRIM X 12G的GA102-220-A1显示核心
