拆解超龙
微星GeForce RTX 3090Ti SUPRIM X超龙在显卡PCB上还增加了一层金属框架,在保护PCB的同时还能辅助部分供电模块散热。
相比庞大的散热模块,PCB就略显紧凑,PCB长度仅为26.5cm,各种电子元件非常密集的排布在PCB上。
微星GeForce RTX 3090Ti SUPRIM X超龙显卡采用了24+4相供电设计,24相为GPU核心供电,另外4相为显存独立供电。

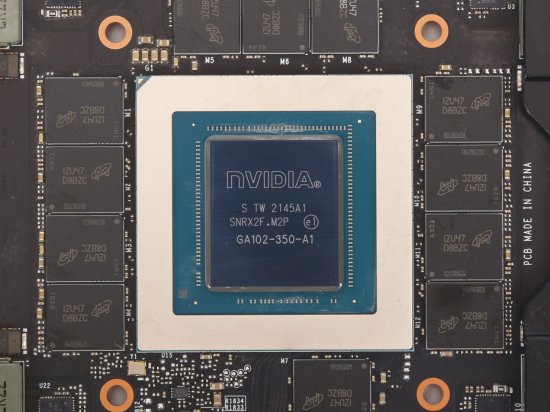

RTX 3090Ti采用的是完整的GA102核心,核心代号为GA102-350-A1。

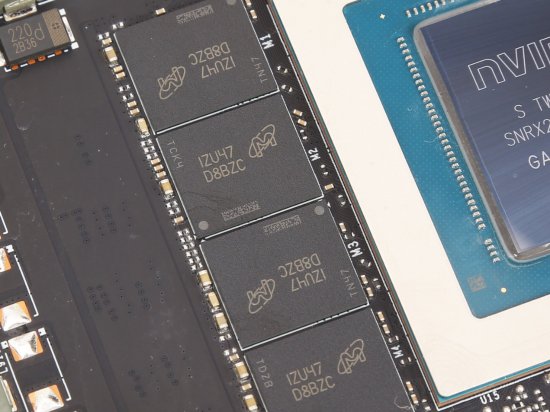

GPU核心周围是12颗来自美光的GDDR6X显存颗粒,单颗容量为2GB,总容量为24GB。
新标准的16针供电接口处安排了滤波电容,能够确保3个8pin供电合一之后的稳定性,让显卡持续稳定运行。
硕大的散热鳍片最厚处有5cm,分量十足,通过8根6mm直径的镀镍纯铜热管和镜面底座相连接,能够快速的将GPU核心产生的热量传递到散热鳍片的各个角落,配合3个10cm直径的刀锋6代散热风扇,实现快速散热降温,确保显卡持续高效运行。
