魔鹰RTX 3090Ti拆解

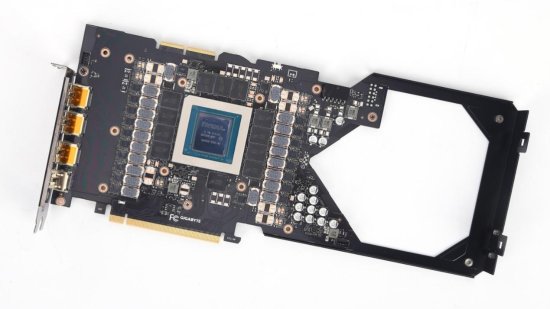

技嘉RTX 3090Ti 魔鹰 24G采用了不规则PCB设计方案,PCB的尾部呈现燕子的剪刀尾形状,各种电子元件非常整齐的排布在有限的PCB上。
GPU核心代号为GA102-350-A1,为一颗完整规格的GA102核心。
在GPU核心周围排布着12颗来自美光的GDDR6X显存颗粒,位宽384bit,单颗容量2GB,显存总容量为24GB。
技嘉RTX 3090Ti 魔鹰 24G采用了18+3相供电设计,其中18相为GPU核心供电,3相为显存供电,从PCB上预留的焊接位可以推测在魔鹰之上,还有最大24+4相的豪华供电设计方案的产品。
除了全新16针外接供电接口外,技嘉RTX 3090Ti 魔鹰 24G在PCIe供电处也准备了独立的滤波电容,全方面保证显卡的稳定供电,让显卡能够充分发挥最佳性能表现。
在硕大的散热鳍片上焊接了一块纯铜的均热板,并利用导热垫将供电模块和显存颗粒都紧密的接触到均热板,提高显卡各部位的散热效率。
再利用8根6mm直径的纯铜热管和均热板直接接触,将热量迅速传递到散热鳍片的各个角落,配合散热风扇实现高效散热。
