B660M火箭炮的外观与供电
微星B660M BAZOOKA火箭炮主板为m-ATX板型,尺寸为244*244mm,整体呈一个小正方形。与常见的非黑即白设计不同,B660M BAZOOKA主板的散热装甲为绿色设计,与火箭炮这一偏军事风格的名称遥相呼应。另外,主板的2、4两条内存槽位也采用绿色配色。

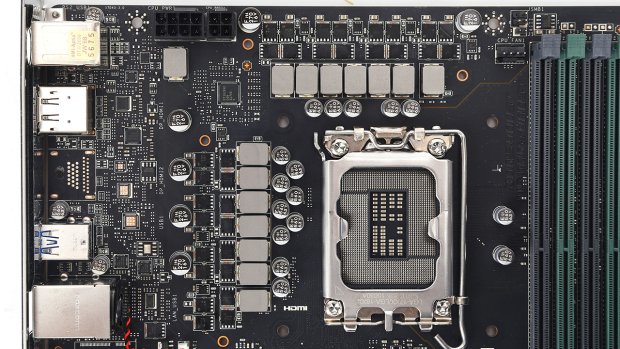

微星B660M火箭炮主板采用6层PCB+2盎司铜的强化设计,共配备了4块散热装甲片,面积最大的两块被应用于主板的核心供电部分。
B660M火箭炮主板采用12(核心供电)+1(核显供电)+1(独立的北桥供电)的供电方式,CPU外接辅助供电为8+4Pin接口设计。
主板采用第三代钛金电感,核心供电部分为美国万代的36308 DrMos,两上两下设计。
PWM芯片为立锜RT 3628 AE,最大支持8+1项供电。
