显卡拆解

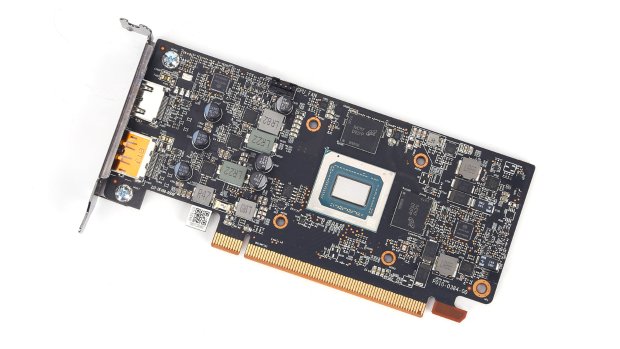

PCB采用了半高设计,长度仅为15.2cm,各种电子元件非常密集的排布在PCB上。

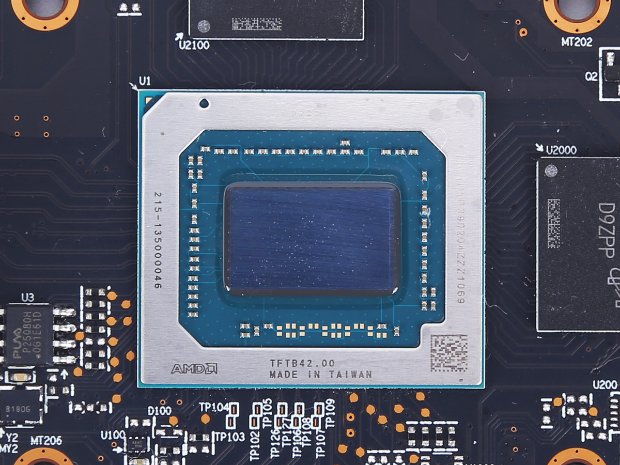

GPU核心为台积电的6nm工艺打造而成的Navi24,核心面积为107mm²,拥有54个晶体管,流处理器数量为768个,核心基础频率为2039MHz,加速度2321MHz。

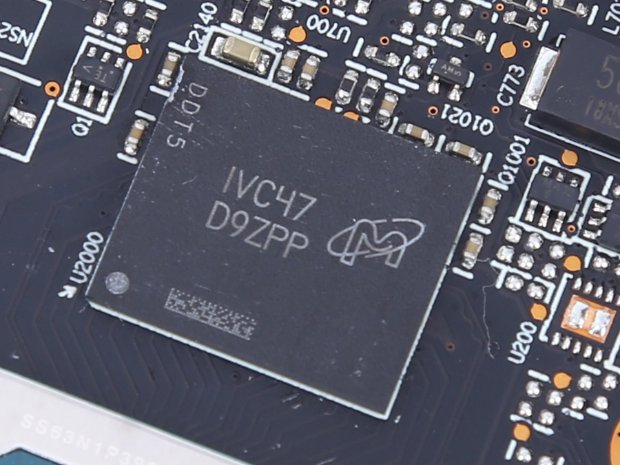

在GPU核心的周围有两颗来自美光的GDDR6显存颗粒,单颗容量2GB,总容量为4GB,显存位宽64bit,等效速率16Gbps。

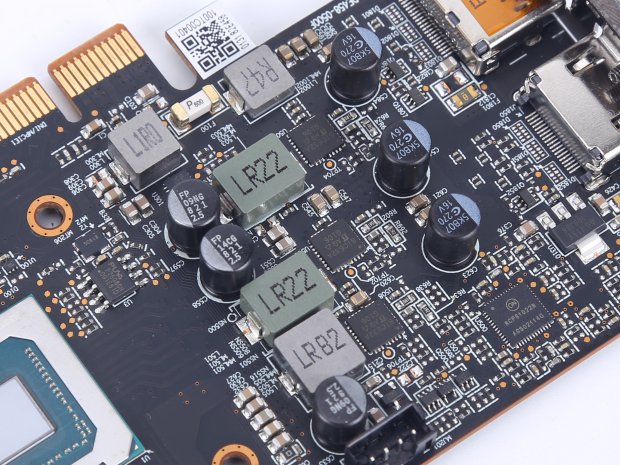

采用了3+2相供电设计,3相为GPU核心供电,2相为显存供电,另外还在PCIe供电处设计了滤波电容,让显卡供电更加稳定。

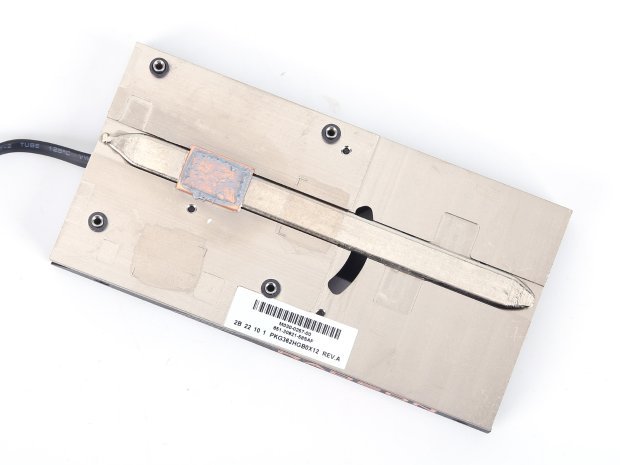

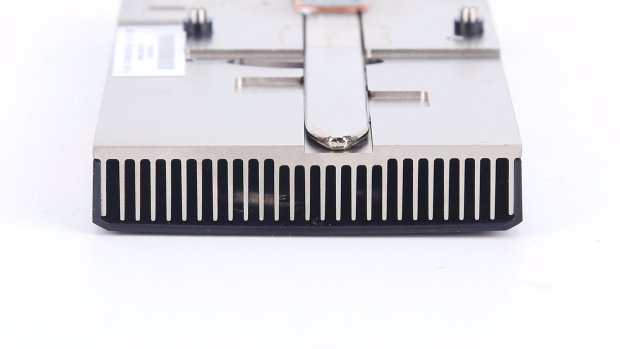

散热模块为一体式铝挤鳍片,中间镶嵌着一根镀镍热管,利用一块纯铜底座和GPU核心紧密接触,确保GPU核心的高效散热。
