显卡拆解
IO档板没有固定在PCB上而是配固定在导风罩上。PCB的长度为16cm,相比显卡的导风罩和背板明显短了一大截,各种电子元件非常整齐的排列在PCB上,布局非常紧凑。

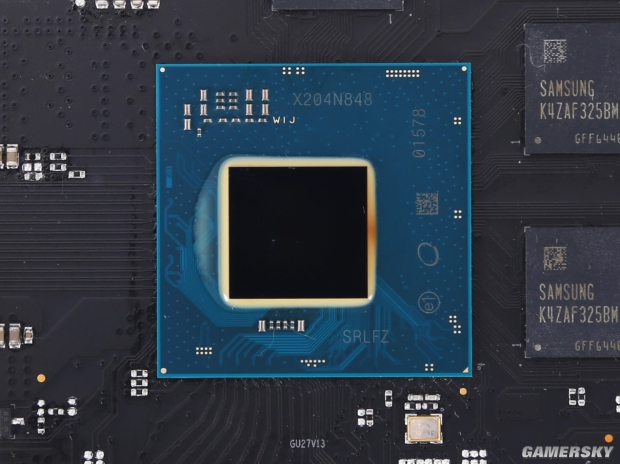

锐炫A380显卡的GPU核心ACM-G11芯片DIE实拍照片,采用台积电6nm工艺制造。
显卡配置了3颗三星的GDDR6显存颗粒,单颗容量为2GB,显存总容量为6GB,显存位宽96bit,显存带宽186GB/s,等效频率15.5Gbps。

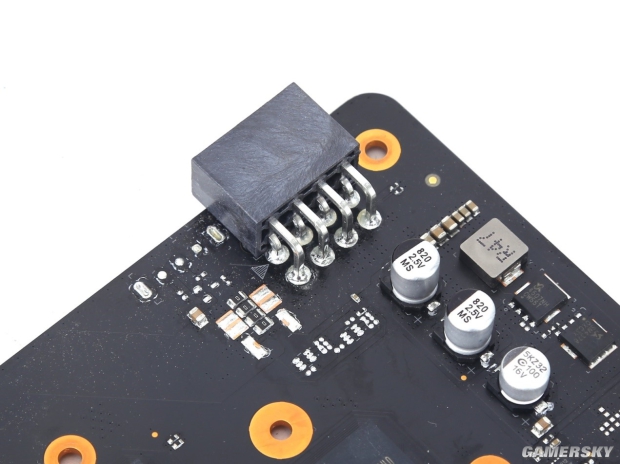

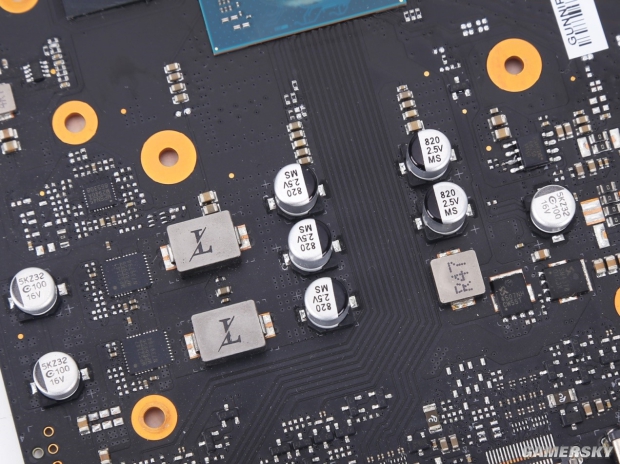

GUNNIR Intel ARC A380 Photon 6G OC显卡采用2+1相供电设计,由外接8pin接口供电,根据官方给的资料显示,整卡的TBP为92W。

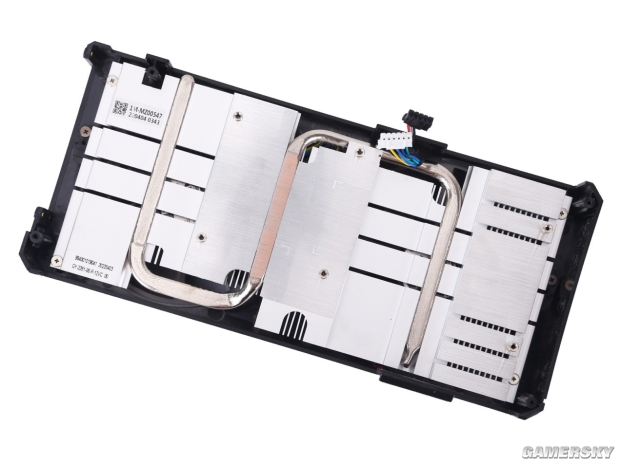

显卡配置了一块一体成型的铝挤散热片,配合一根S型的直触GPU核心的6mm直径的纯铜镀镍热管,能将GPU核心产生的热量迅速传递到铝挤散热片的各个角落,在散热风扇的帮助下实现高效散热。
