显卡拆解

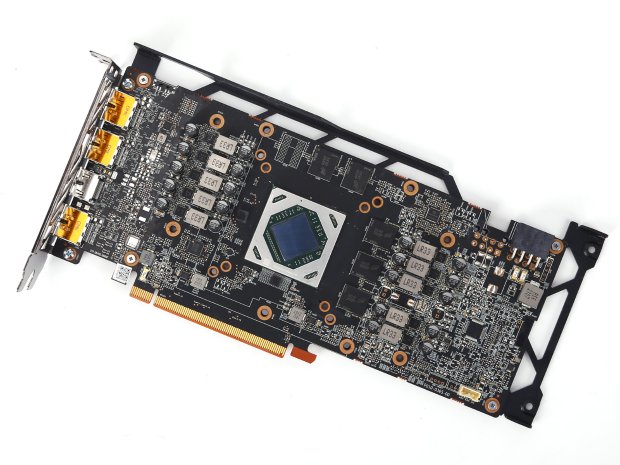

显卡PCB相比背板略短,长度为24cm,各种电子元件非常紧密的排布其上,几乎没有空余闲置的空间。

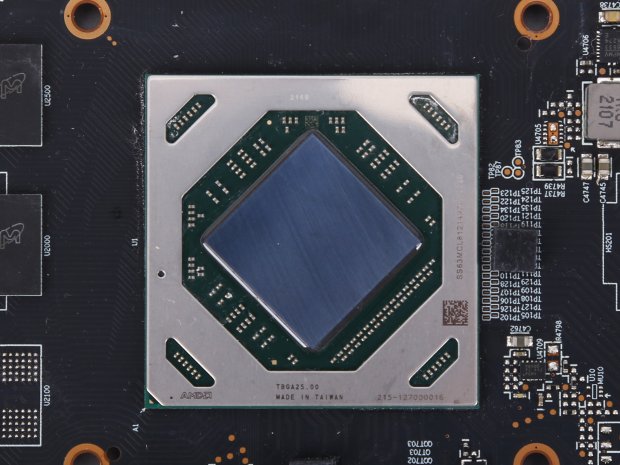

7nm工艺的Navi22核心,但相比完整规格的RX 6750XT,砍去了256个流处理器单元剩下2304个流处理器单元。

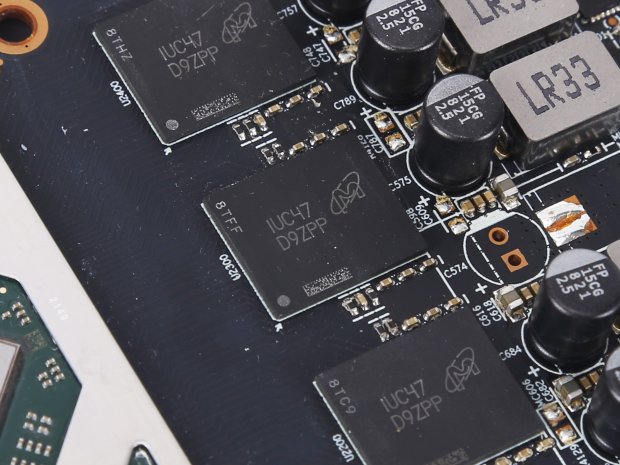

GPU核心周围是5颗来自美光的GDDR6显存颗粒,单颗容量为2GB总容量10GB,显存位宽则是非常罕见的160bit,显存带宽为320GB/s,等效速率为16Gbps。
蓝宝石RX 6700白金版OC显卡采用了8+2相供电设计,8相为GPU核心供电,2相显存独立供电,使用额外8pin外接供电,并且在电源的电路上增加了保险丝和滤波电容,确保显卡能够持续高效的稳定运行。
密集的散热鳍片上贯穿了4根6mm直径的镀镍纯铜热管,配合镶嵌式纯铜底座,能够将GPU核心产生的热量迅速传递到散热鳍片的各个角落,在2个刀刃式轴流风扇的强大风力下实现快速散热。
