TUF RTX 4090显卡拆解
华硕TUF RTX 4090 O24G GAMING显卡的PCB长度为22cm,相比显卡的散热模块和背板部分短了很多,各种电子元件非常密集的排布在PCB上,紧凑但井然有序。
RTX 4090采用的是一颗AD102-300-A1核心,由台积电4N工艺制成,面积的大小为608mm²,比上一代的GA102核心略小一些。

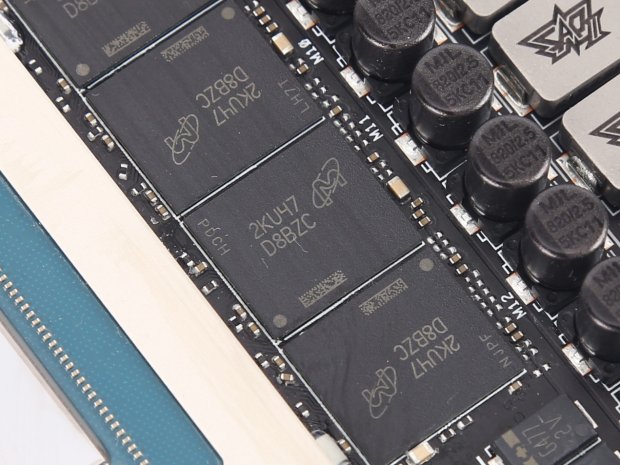

GPU核心周围排布了12颗来自美光的GDDR6X显存颗粒,单颗容量为2GB,总共12颗组成24GB的显存总容量。
华硕TUF RTX 4090 O24G GAMING显卡采用了18+4相的豪华供电设计方案,更是使用了军规级别的电容,让GPU核心的供电更加稳定、耐久,能够长时间维持高效运行状态。

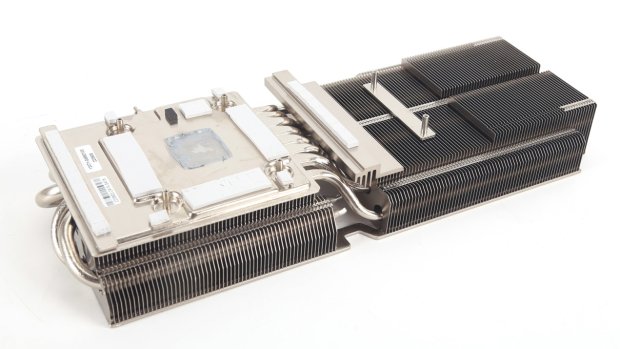

散热鳍片采取2段式设计,由5根8mm和3根6mm直径的纯铜镀镍热管穿插相接,配合均热板可以将GPU核心和显存颗粒、供电模块产生的热量迅速传递到散热鳍片的各个角落,实现快速高效散热。

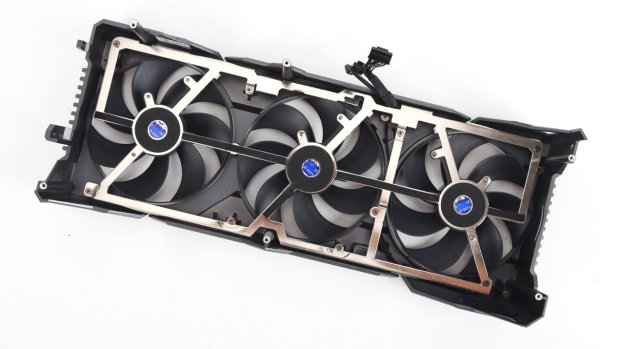

导风罩内侧还加设了金属强化框架,能够减少散热风扇转动时产生的震动,提高散热风扇的稳定性,同时也更进一步提升了显卡的整体结构强度。
