主板外观及供电介绍:
在Z690的时候微星在早期推出了黑色散热马甲的刀锋主板,后边为了区分白色装甲款,所以当时的型号后缀为EDGE TI(又称刀锋Ti),不过到了Z790之后就直接推出白色散热装甲的刀锋了,所以这代刀锋没有“钛”,也没有全黑色款。
该主板采用了标准的ATX板型,其定位是微星的MPG系列,算是微星的中端市场定位(高端MEG,亲民MAG)。
同样的,为了保证足够的CPU供电,这次的Z790刀锋D4主板和上代刀锋钛一样都是采用了双8Pin的CPU辅助供电接口设计。能够更好的发挥Intel酷睿i9-13900K的潜力。
该主板采用了16+1+1相供电设计,为了让整体的供电系统更加稳定,微星的Z790刀锋D4主板为其配备了2个超大的散热铝块,中间则是通过一根热管进行连接,以保证整体供电的散热均衡性。

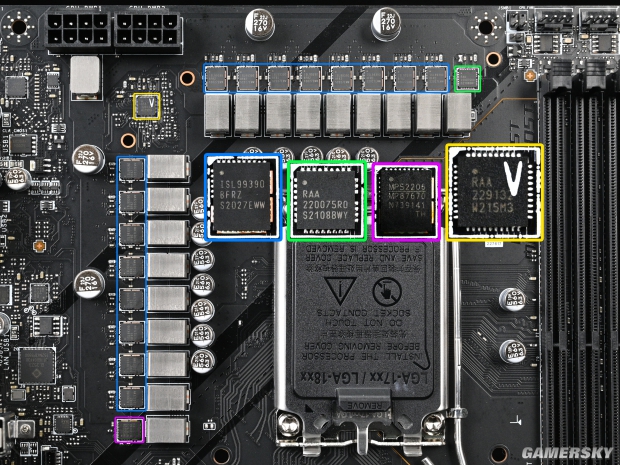

前边我们说过,这块主板采用了16+1+1相供电设计,其详细供电应为,核心供电16相,每相配备了一个90A的DrMos,为ISL 99390。核显供电1相,其DrMos为75A的RAA 22075R0。PWM芯片则是RAA 229132。AUX供电则是1相。
最后,该主板的散热模块其重量达到了474.3g,接近1斤。
