技嘉RTX 4080魔鹰显卡评测：散热比4090还强 性能超RTX 3090Ti 20%

技嘉RTX 4080魔鹰显卡拆解：

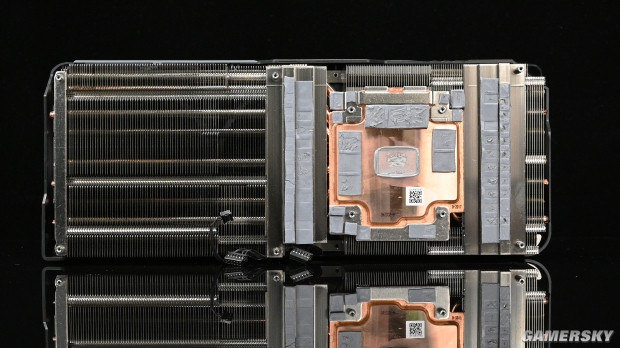

在散热模块方面，技嘉RTX 4080魔鹰显卡采用了均热板+铜管+散热鳍片的组合。由均热板将热量吸收，通过热管传递到散热鳍片中去，再被风扇吹出来的冷风带走。

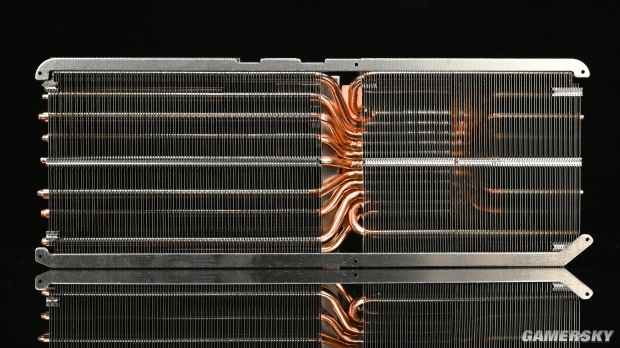

该显卡共有11根热管，通往右侧（上图左侧）的热管共有9根。延伸到左侧（上图右侧）为7根+2根回弯的设计，共计形成了等效9根热管的效果。

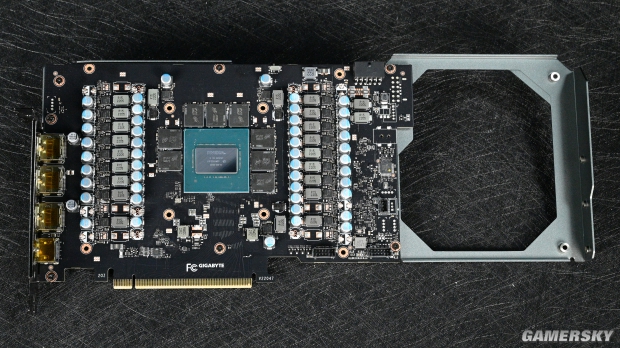

通过上图可以发现，虽然技嘉RTX 4080魔鹰显卡达到了340mm的长度，但是其PCB并没有那么长，右侧的延伸主要是为了给塞进更多的散热鳍片和吹透式设计让路。

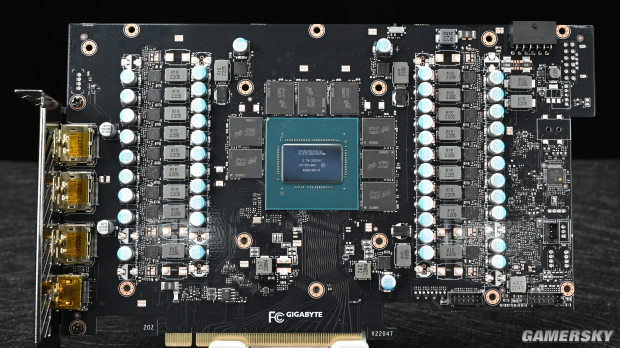

整个PCB的长度（含右侧凸起）为233mm，如果该分体水占用机箱空间并不大。

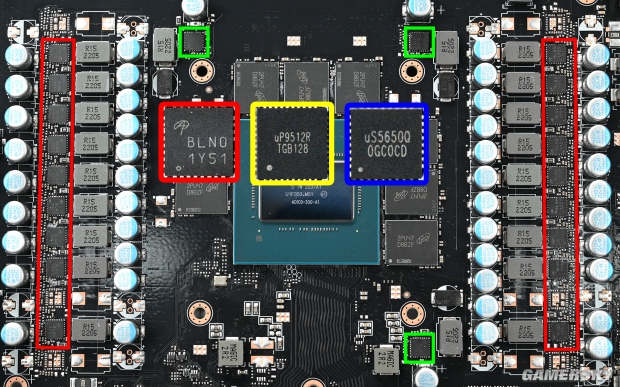

其RTX 4080魔鹰显卡的供电为18+3相设计，其中GPU核心供电为18相，PWM芯片则是uP9512R。显存供电为3相，均采用了Alpha&Omega的DrMos，丝印为BLN0，其供电为55A。

显存芯片则是来自镁光的D8BZF系列，该显存为GDDR6X规格，单颗容量2GB，共计8颗构成了16GB的显存容量和768.1GB/s的显存带宽，其等效显存速率高达22.4Gbps（目前桌面级显卡最高速率）。

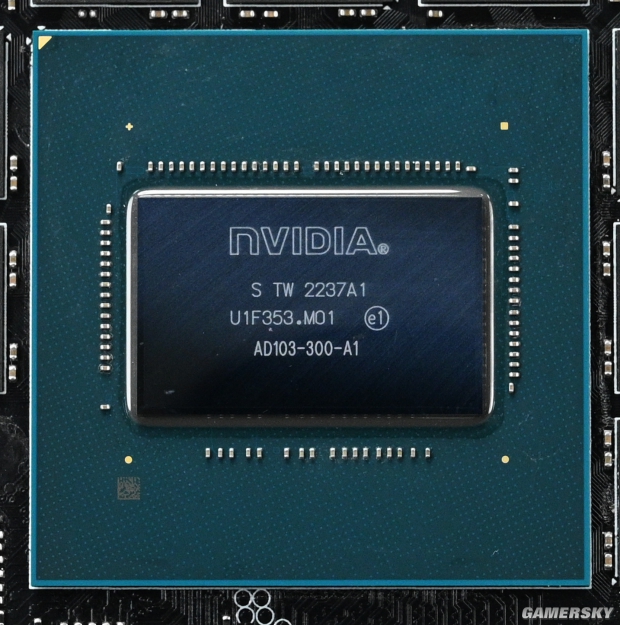

该显卡使用的AD103-300-A1显示芯片
