DLSS3助力性能碾压上代旗舰 RTX 4080显卡首测

RTX 4080核心规格与参数的简介

首先要明确的是，跟RTX 3080与RTX 3090的GPU来自同一个原生芯片（GA-102）的布局不同，RTX 4080搭载的GPU原生芯片为AD-103，比RTX 4090的AD-102次一级。

其次，RTX 4080的AD103也非“满血”，跟RTX 4090一样，它也削减了一些计算单元。

完整的AD103架构规格

全规格的AD103拥有7个GPC，每个GPC有12个SM，但其中一个是不完整的（少了4个SM），所以有一共80个SM簇。GeForce RTX 4080的AD-103-300芯片又在另外两个完整的GPC中各减少2个SM，一共是76个SM。由于每个SM包含64个FP32单元和64个FP32/INT32单元，最后用于单精度浮点计算（图形渲染的主力单元）的流处理器总量为9728个。

另外需要注意的是，AD103内建了8个显存接口，每个32bit，于是这一代80显卡又回归到256bit显存位宽。

RTX 4080的AD103-300架构规格

满规格的AD103会有10240个流处理器，80个光追单元，这意味着在RTX 4080之上未来很可能还会有一个满血的型号，RTX 4080 Ti？Super？未知的事儿暂且不表了。

RTX 4080的AD103-300芯片实拍

有关RTX 4080其它参数细项这里就不一一阐述了，你想要的信息在下列表格中都能找到。

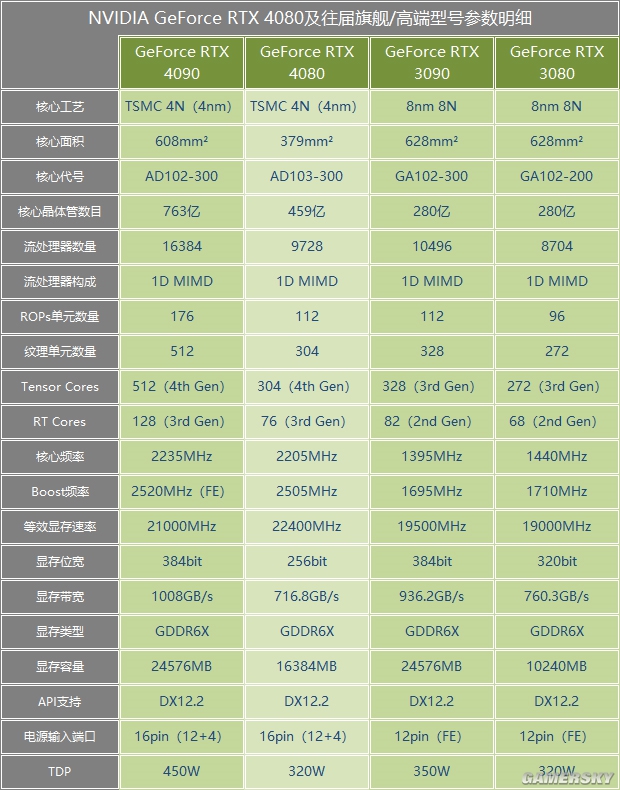

RTX 4080规格参数表如下：
