外观、供电及散热:
微星的MAG B760M迫击炮WIFI是一块M-ATX架构的主板,采用了双8Pin的CPU辅助供电接口,能够为主板带来更加强悍的供电性能。
暗黑主板走了微星迫击炮系列一贯的黑白色撞色主题色调,散热装甲用了斜线条纹设计,更使其更具有“军火库”系列的风格。

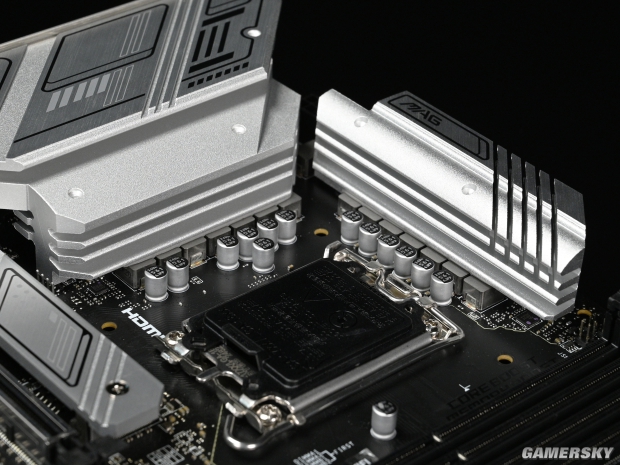

其主板采用了14相供电设计,为了保证整个供电系统的稳定性,主板采用了2个超大的散热铝块来进行被动散热,为处理器提供更稳定的供电能力。

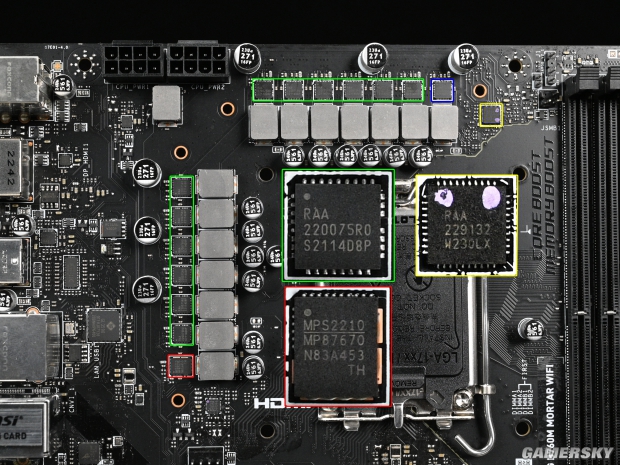

其主详细供电组成应为12+1+1相,其中CPU核心供电为12相,每项配有一个75A的DrMos RAA 220075R0(绿色),核显供电为1相,其DrMos同样为75A的RAA 220075R0(蓝色)。AUX供电则是一相,其DrMos则是MPS的MP87670,最大电流为80A。PWM芯片则是RAA的229132。
CPU左侧供电部分与I/O挡板进行相连,并在于DrMos和电感接触部分设有导热硅脂垫,CPU顶部供电部分则是独立的散热模块,不过与供电系统接触部分仍然设有导热硅脂垫。

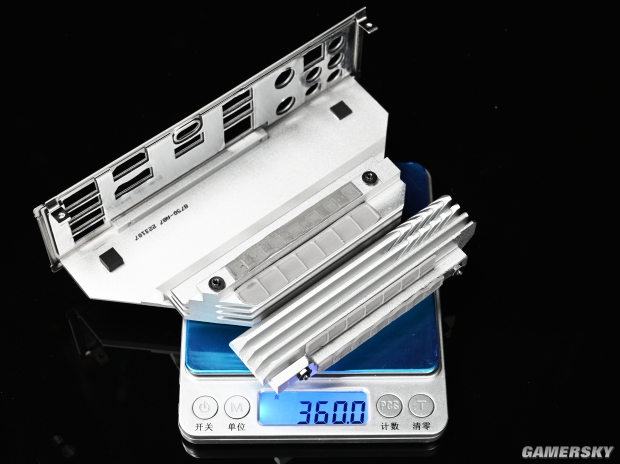

整个供电散热系统含I/O挡板的重量达到了360g。
