显卡拆解:
该显卡的散热模块为均热板+7根热管的设计,均热板能够将GPU及显存发出的热量快速吸收并传递到热管上,然后通过热管将热量传递到散热鳍片上,最后被风扇吹出来的风带走。

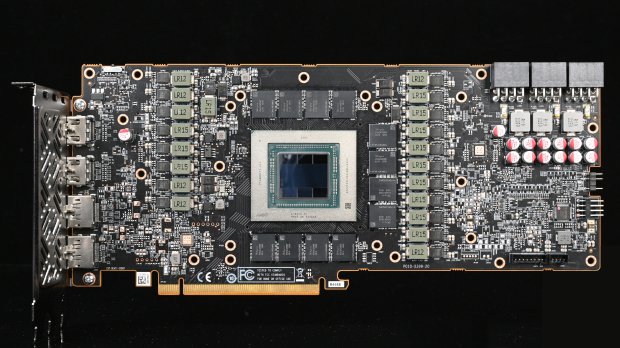

显卡的PCB尺寸为270mm长*108mm高(不含金手指)。

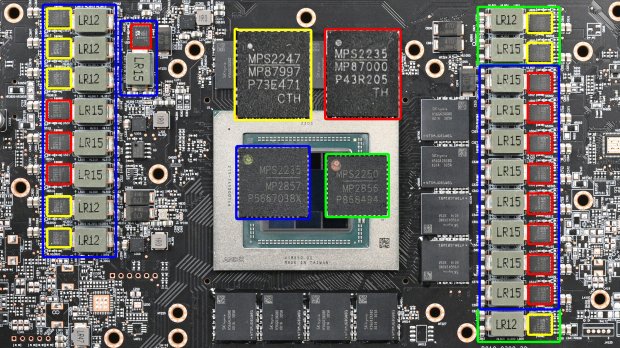

其供电系统共计20相,详细应为17+3相设计,其中核心供电为17相(蓝色框),显存供电则是3相(绿色)。而在DrMos方面,该显卡采用了70A,来自MPS的MP87997和MP87000的组合。

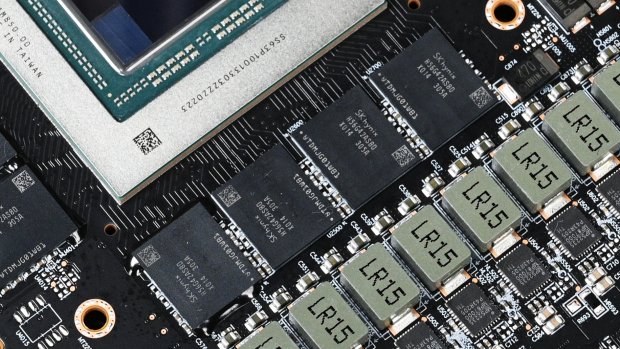

在显存方面,围绕GPU共计12颗来自现代海力士的H56G42ASBD显存颗粒构成了24GB,GDDR6的显存容量以及384bit的显存位宽和960GB/s的显存带宽。
蓝宝石RX 7900 XTX超白金显卡的GPU核心为完全体的Navi 31核心,该核心拥有96个双CU单元,每个双单元含有64个流处理器、2个AI核心以及1个第二代的光追计算核心。
在显卡PCB的背面可以看到供电系统使用的钽电容。
同时,在金属背板上也可以看到在显存背面设置的导热硅脂垫,12颗GDDR6显存背面PCB的热量就是通过这里的导热硅脂垫来进行热量传递,实现背板辅助散热的。
