显卡拆解:

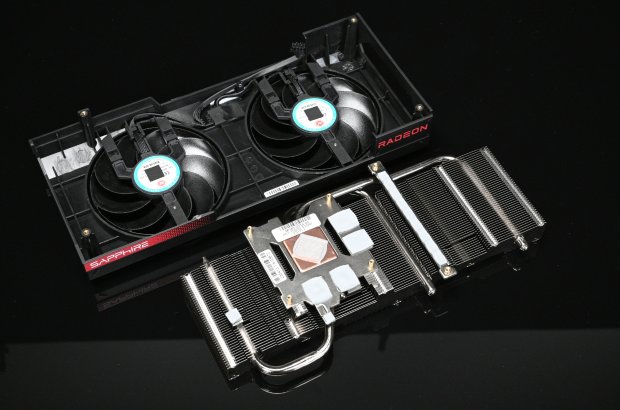

显卡的PCB和风扇(含导风罩)以及散热器是分开模式的,拧掉背板上的螺丝即可直接将风扇摘除,方便用户对风扇进行清灰。
拧掉固定GPU的四个螺丝及供电附近的2个螺丝即可讲散热器拆下。
整个模块为2根热管+GPU铜底的设计,且在散热器底座方面,设有专门的铝制底座对显存以及供电的DrMos进行导热。
整个PCB其实并不大,非越肩式设计,其尺寸为200mm(长,不含PCIe挡板)*98mm(高,不含PCIe金手指)。
其显卡供电为7+2相设计,其中核心7相,每相配备了一个平均电流55A的ON NCP302155 DrMos。PWM芯片为IR的35217,显存2相,每相配备了一个平均电流45A的ON 302045,PWM芯片为ON的NCP 81022。
显卡的显存为现代海力士的H56G42AS8D,围绕GPU共计4颗构成了8GB GDDR6的显存容量以及128bit的位宽,其显存频率为2250MHz,等效18Gbps。
