显卡拆解：

该显卡采用了2根6mm热管切为GPU直触式设计。GPU和显存的热量可以直接通过热管传递到散热鳍片上，被风扇吹出来的风带走。

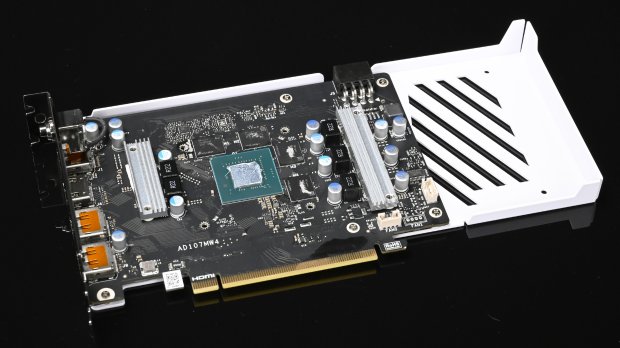

该卡仍然采用了短PCB+大散热模块的设计，其PCB的尺寸仅为167mm长（不含PCIe挡板）*111mm高（由RoHS的防呆口到顶端，不含PCIe金手指）。

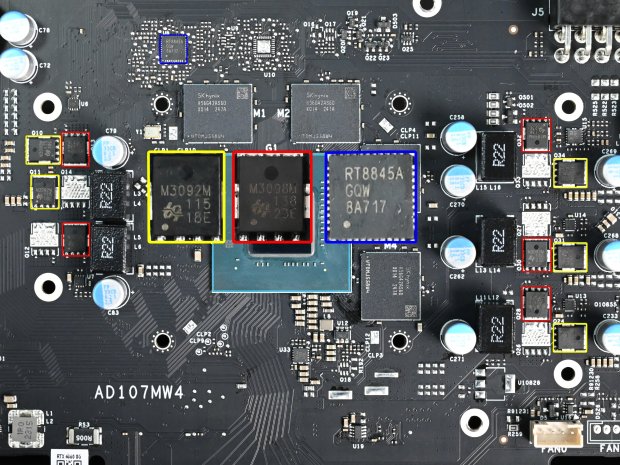

在供电系统方面，该卡采用了4+1路供电组合，其中GPU为3路，核显为2路，Mosfet军采用了一上一下的设计，上桥为M3092M，下桥则是M3098M。PWM芯片则是RT8845A（支持在4相至1相之间进行变化）。

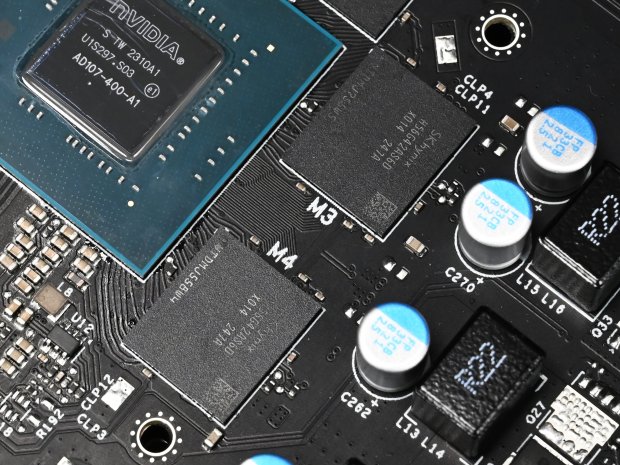

显卡的显存采用了现代海力士的H56G42AS6D，其单颗容量为2GB围绕GPU共计4颗构成了8GB的GDDR6显存容量以及128bit的显存位宽，该显卡显存等效速率为17Gbps。

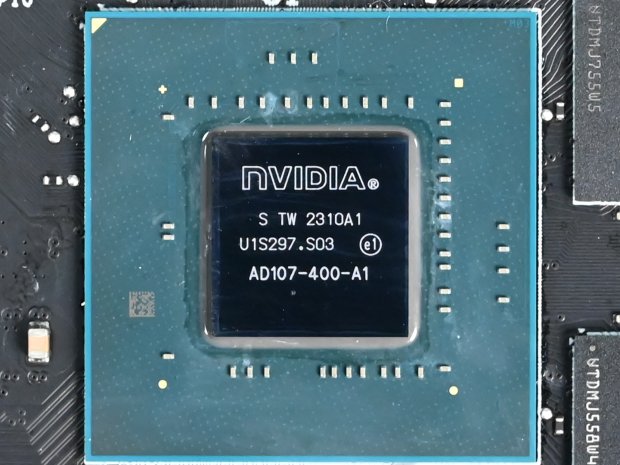

七彩虹iGame RTX 4060 Ultra显卡使用的AD107-400-A1核心。

最后，在GPU左侧Mosfet的背面可以看到由导热硅脂垫与显卡背板相连，所以显卡背板除了提供加固显卡的作用之外，也能起到一点辅助供电散热的作用。
