显卡拆解:
显卡的散热模块和导风罩为分离式设计,用户可以根据需要选择单独拆掉导风罩来清理风扇灰尘或是全部拆下。

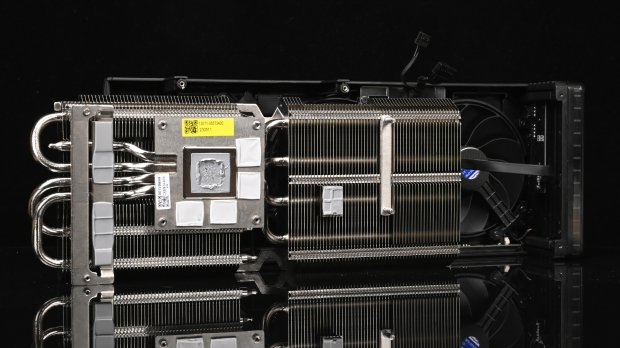

显卡的散热模块为4热管加纯铜散热底座的设计,GPU的热量通过散热底座传递到热管上,再经由热管带到散热鳍片上,最后被风扇将热量吹走。
另外4个显存和电感以及Mosfet也都设有相应的铝制散热底座,整个显卡的发热源都被散热器给全方位控制。

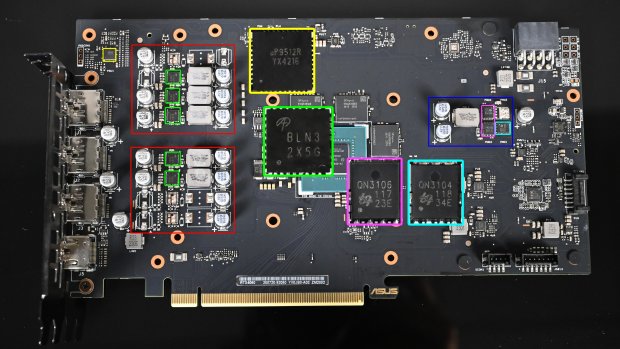

显卡的PCB布局仍然是左边I/O及核心供电,中间GPU及显存,右侧显存供电及供电接入、控制部分。
其显卡供电为5+1相设计,核心5相,核显1相,核心每相配备了1个AOS的BLN3 DRMOS,其最大电流为55A,由UPI的uP9512R控制。显存供电则是一相,采用了1上2下的Mosfet组合,上桥为ON的3104,下桥则是ON的3016。

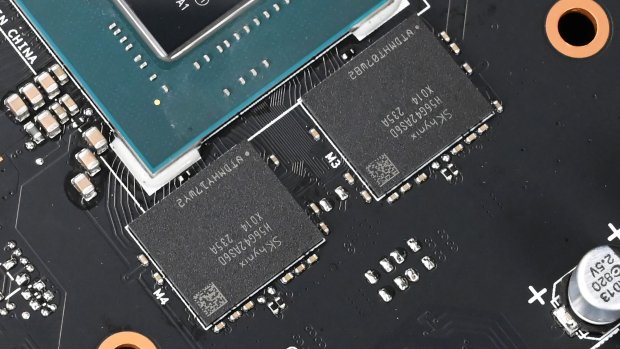

显卡的显存采用了现代海力士的H56G42AS6D,其单颗容量为2GB围绕GPU共计4颗构成了8GB的GDDR6显存容量以及128bit的显存位宽,该显卡显存等效速率为17Gbps。

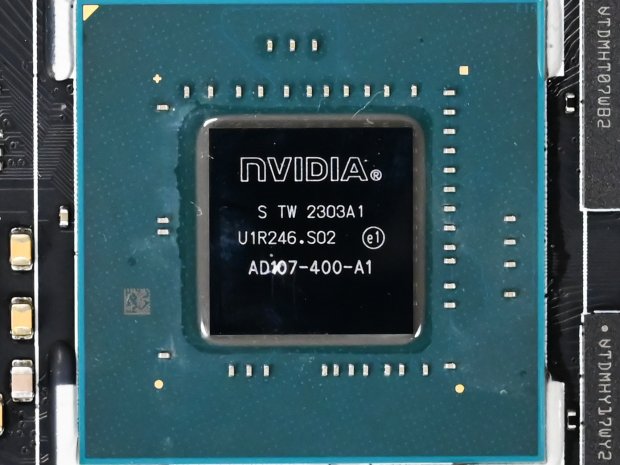

华硕RTX 4060猛禽显卡使用的AD107-400-A1核心。该核心面积仅为156平方毫米。
通过显卡背板的导热硅脂垫可以发现,华硕RTX 4060猛禽显卡在PCB背面的各种电子元器件(尤其是供电区域)均设有导热垫,所以该显卡背板除了提供加固显卡的作用之外,也能起到辅助显卡散热的作用。
