蓝宝石RX 7800 XT超白金OC显卡拆解二:
显卡的PCB仍要小于散热外壳,但相比友商的产品,蓝宝石RX 7800 XT超白金显卡的PCB也算是比较大的了。整个PCB的尺寸为270mm长(不含PCIe挡板)*108mm高(含PCIe金手指)。
虽然PCB为非越肩式,但由于散热模块高出去一部分,所以整个显卡还是采用了越肩式设计。

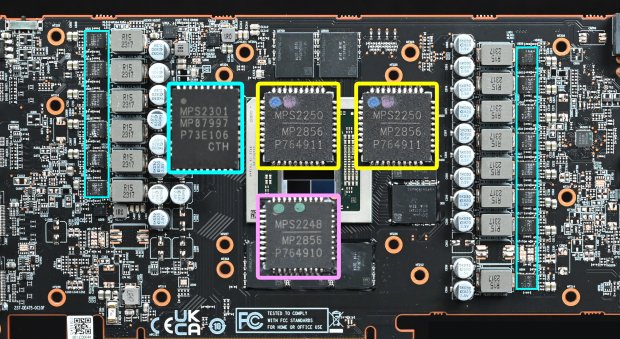

显卡核心加显存共计16相供电设计,其DrMos均为MPS的MP87997。并在左侧供电的背面,右侧供电的右下方配有一个MPS的MP2856 PWM芯片,用于控制核心供电。
MPS的MP2856 PWM芯片则用于控制显存供电。
由于该卡为256bit的位宽,所以蓝宝石RX 7800 XT超白金显卡围绕GPU放置了8颗2GB的现代海力士显存颗粒。
其型号为H56G42AS8D,8颗共计构成了16GB的GDDR6显存容量以及19.5Gbps的等效显存速率。
