RTX 4070 SUPER架构介绍:
按照惯例我们还是生成了一个规格表,以便大家的直观的感受其相近和对位型号之间的区别。
首先在频率方面,RTX 4070 SUPER Ultra显卡(实际为OC版,上边用了简称)核心Boost频率达到了2565MHz,比公版的2480MHz要高出了85MHz。
而在流处理器数量方面,RTX 4070 SUPER则是比RTX 4070 Ti要少了512个流处理器,相当于少了4组SM簇。相应的,比RTX 4070要高出了1280个流处理器,相当于多了8组SM簇。且RTX 4070 SUPER拥有与RTX 4070 Ti相同的48MB二级缓存(RTX 4070仅有36MB)。所以在理论性能方面,RTX 4070 SUPER是要接近RTX 4070 Ti,远离RTX 4070的,并非单纯意义上的介于两者之间。
截至发稿前,GPU-Z的2.56版本并不能正确的识别RTX 4070 SUPER显卡,所以上图仅供参考。
不过需要注意的是,这次的非公版RTX 4070 SUPER Ultra(上为简称,下边不再提醒)其BIOS的最大功耗为245W,仅比公版多了25W(这个差距并不需要额外准备高瓦数电源)。
通过该图可以发现,该显卡的核心共有56组SM簇,拥有1个NVENC视频编码加速单元(RTX 4070 Ti有2个NVENC)和1个NVDEC视频解码加速单元,以及6个显存控制器。

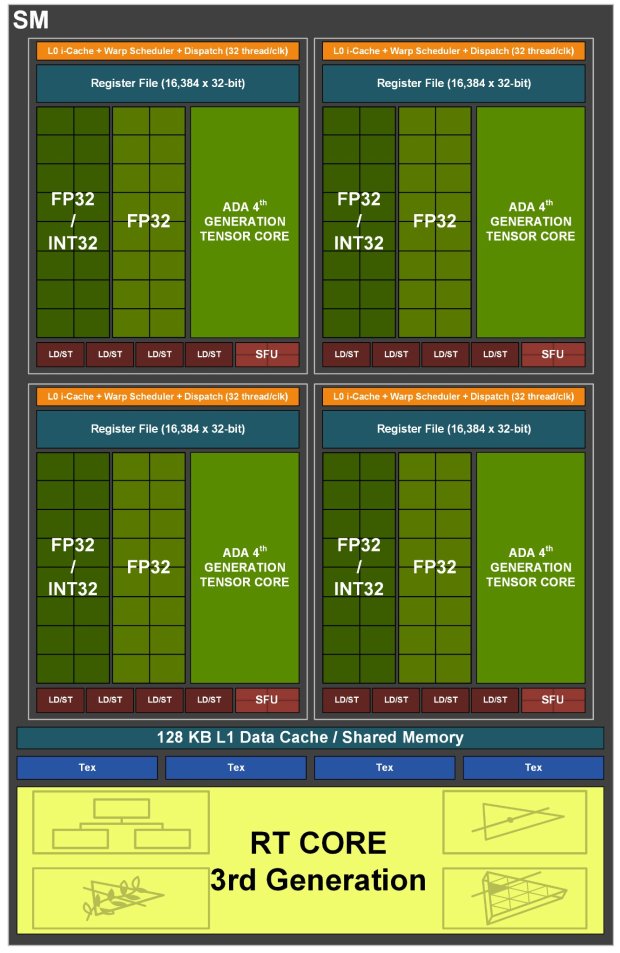

由于每个SM簇中含有4个第四代Tensor核心以及1个第三代 RT核心,所以,RTX 4070 SUPER的核心构成应为:
56组SM簇*128个流处理器=7168个流处理器
56组SM簇*4个Tensor核心=224个Tensor核心
56组SM簇*1个RT核心=56个RT核心
6个显存控制器*32bit(位宽)=192bit(显存位宽)
6个显存控制器*2GB GDDR6X显存颗粒=12GB显存
