主板外观:
Z790冰雕X拥有着板身纯白+散热片纯白的设计,使得主板在颜值方面可以说是非常的吸引用户眼球。主板为Z790芯片组设计,其定位则是中高端及热爱DIY的用户。
主板采用了21相供电设计, 为了保证CPU供电的稳定性,主板的CPU辅助供电接口为双8Pin的设计,可以更好的均摊为CPU供电系统提供的压力。

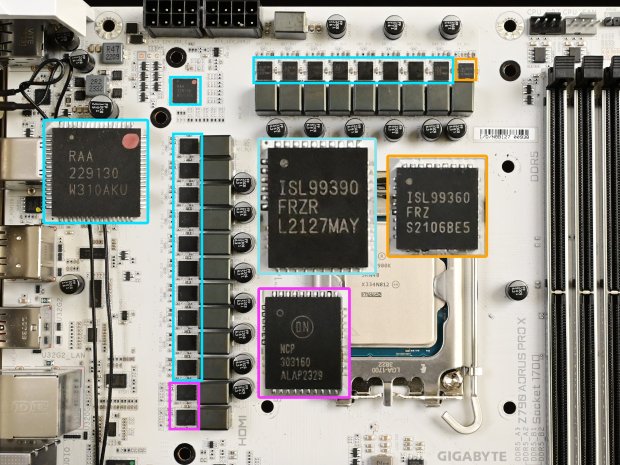

其详细供电应为18+1+2相组成,其中核心供电(蓝色)为18相,每相采用了1个90A的DrMos,来自ISL的99390。核显供电则是1相(橙色),其DrMos为60A的ILS99360。
辅助供电为2相(粉色),其DrMos为ON的NCP303150。
PWM芯片则是RAA的229130。
此外,为了保证供电系统的稳定运行,该主板采用了2块超大的散热铝块来进行DrMos及电感的辅助散热。两个散热模块中间则是用了1根热管进行贯穿,使得供电系统的散热更加均匀。
