蓝宝石RX 7900 GRE极地版显卡拆解

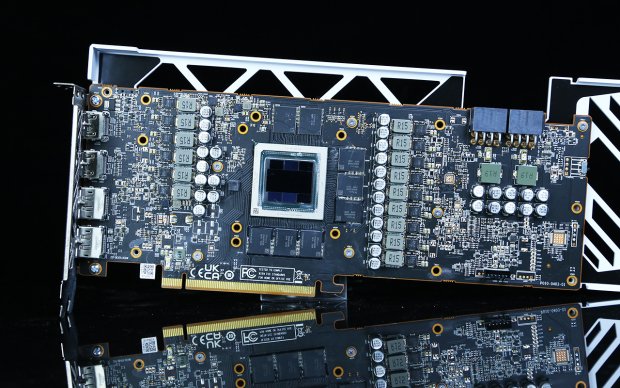

蓝宝石RX 7900 GRE 16GB D6 极地版 OC 显卡PCB板
蓝宝石RX 7900 GRE 16GB D6 极地版 OC显卡采用高密度14层2oz铜PCB,即便显卡长时间处于高负载状态,也仍能保证显卡稳定运行。
PCB正面主要散热部位都覆盖有高效导热贴,能够把显存和供电元件的温度快速传导到散热模块上,加速排出显卡内部产生的热量。

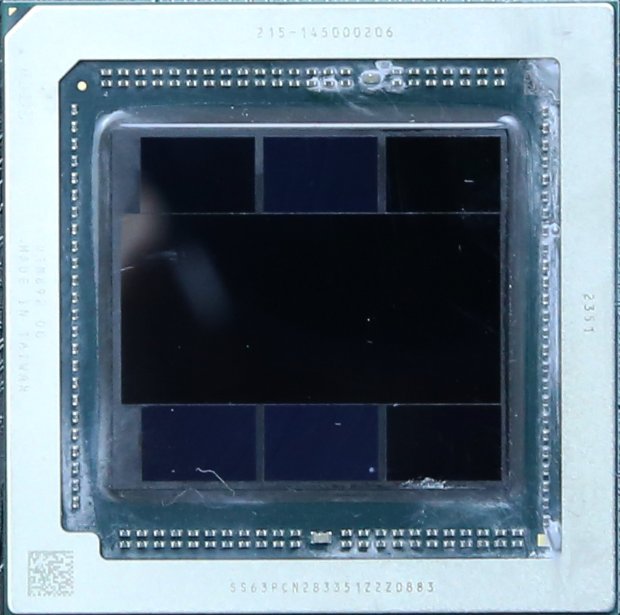

蓝宝石RX 7900 GRE 16GB D6 极地版 OC显卡的Navi 31核心

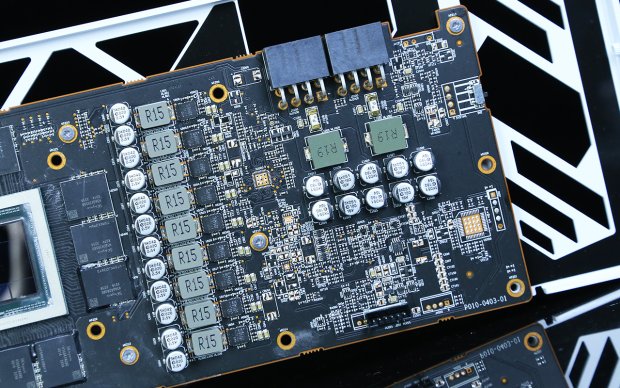

蓝宝石RX 7900 GRE 16GB D6 极地版 OC显卡核心供电部分
蓝宝石RX 7900 GRE 16GB D6 极地版 OC显卡核心供电部分
显卡采用15相供电设计,由8+8pin接口供电,确保显卡在高负载时仍能保证稳定输出。
需要提及的是,为了保护显卡安全,蓝宝石还在外部PCI-E电源连接器的电路中内置了保险丝保护,以确保玩家能够安全使用。
GPU核心周围排布了8颗来自SK hynix的GDDR6显存颗粒,单颗容量为2GB,共计16GB显存。显存位宽为256-bit,显存带宽为576GB/s。

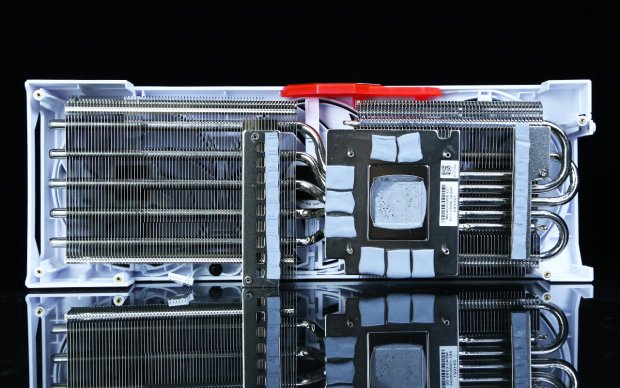

蓝宝石RX 7900 GRE 16GB D6 极地版 OC采用5根镀镍热管配置,配合新世代飞翼轴流扇、加厚鳍片、以及蓝宝石专门针对RX 7000系列显卡热管的优化,使显卡内部热量能够迅速且均匀地分散到整个散热鳍片模组,从而实现更高效的热量传递。
