新处理器的改进：

首先，Intel终于放弃了苦熬十年不成器的10nm，记得Intel刚雄心勃勃提出这个设计的时候本人的头发还是黑的。如今拜入TSMC门下，世界三大PC处理器巨头全都靠台积电活了。台积电技术是强，但也不是拿来照驴画马就能上的，Intel的架构设计与台积电的工艺还需要时间磨合。Intel将Core Ultra系列的核心分为几个模块，分别采用不同的制程：CPU的ALU模块用TSMC的N3B，集显U用N5P，SoC和I/O用N6，总之就是越主要的部分用越高阶的制程，这样或许能控制不少成本吧。

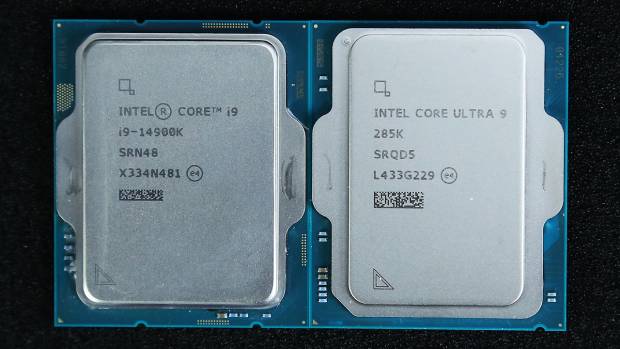

其实CPU的PCB基板是一样大的，顶盖大小略有不同

Intel的CPU核心架构向来用某某湖（Lake）来命名，这次就叫Arrow Lake，接口由上一代的LGA1700变成了LGA1851，意味着主板也必须跟着换了。这次与CPU同时发布的Z890主板芯片组就是Intel Core Ultra系列的专属座驾。

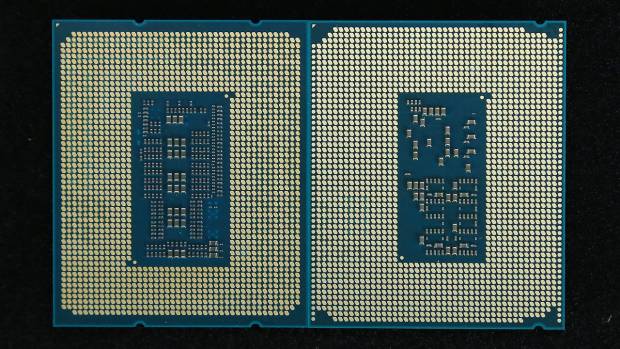

新CPU的金手指触点占的面积更多了

核心构成方面跟14代酷睿一样，都是8个P核+16个E核，但Ultra的P核取消了超线程，因此总线程数就是8+16=24。

同时，处理器的防呆口也由14代的4个变成了两个，位于右上和右下两个角。

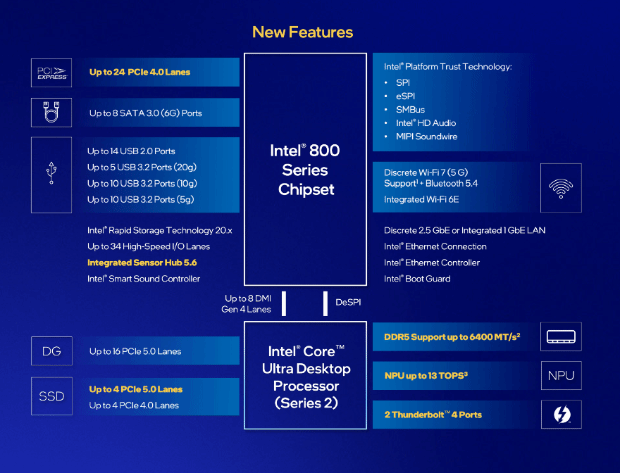

接下来我们再来看下全新处理器及芯片组的结构图，通过上图可以发现：

在800系芯片组方面，最大提供了24条PCIe 4.0通道，8个SATA接口，以及14个USB 2.0，5个USB 20Gbps，10个USB 10Gbps或是10个 USB 5Gbps接口。

而在处理器方面，除了原本的16条PCIe 5.0通道用于显卡，和4条PCIe 4.0通道用于固态硬盘之外，这次新酷睿还为我们提供了额外的4条PCIe 5.0通道，用于支持PCIe 5.0的固态硬盘。

同时，处理器添加了原生雷电4接口的支持，且是2个。

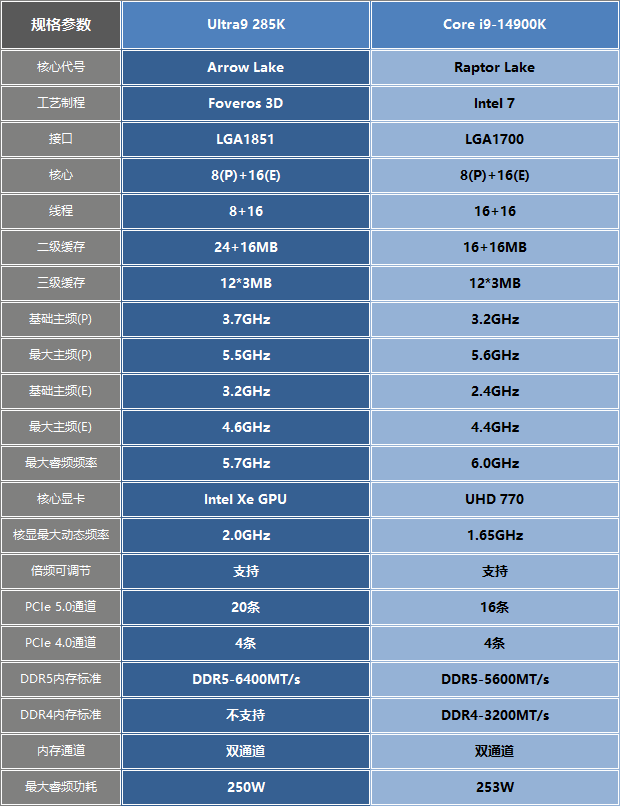

最后，还是给大家带来一个列表，以便大家对两款处理器有一个直观的了解。

除了上述提到的改变之外，全新的酷睿Ultra 200系列桌面处理器的核心显卡也由UHD 770变成了Intel Xe核显，该显自带光追单元，能够让玩家感受到“集显体验光追”的乐趣。

同时新处理器取消了对DDR4内存的支持，也就是说Intel从这代开始，正式放弃了DDR4内存，全面进入DDR5内存时代。
