DX11高端主流显卡 Radeon HD 5850详细性能解析

众所周知，制造工艺一直是图形处理器GPU乃至其它所有半导体增强性能或控制成本的最关键因素，ATI深知这一点的重要性，也一直在最近一段时间内在这方面领先竞争对手。RV740是ATI首款基于40nm工艺的图形核心，虽然这款核心在上市之初遇到了产能不足的困难，但这些经验为今天Radeon HD 5850显卡的诞生提供了最直接的受益。RV870的流处理器单元从800个激增到1440个而核心面积却没有大幅度增加（核心架构还有其它改进），就主要来源于先进的工艺。

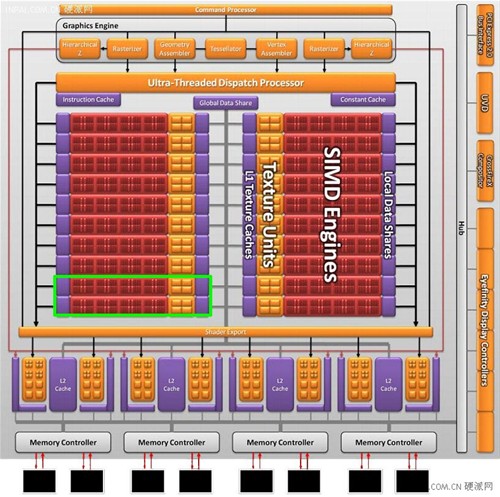

同时，ATI目前已经被AMD公司所收购，那么GPU的设计是否可以考虑融入一些CPU的概念呢？尤其是双核心、四核心CPU大行其道的今天，GPU是否也可以引荐一下AMD在CPU方面的成功经验？我们接下来就看看此次RV870的核心设计，下图就是RV870的核心逻辑架构图：

相比HD5870，HD5850省略两组SIMD阵列

如果了解CPU架构的朋友，在看到HD5850核心逻辑架构图后应该会感到些许眼熟。在核心当中，我们可以看到两组SIMD阵列呈对称型排列，其中每组阵列当中均有720个流处理单元设计（在单一SIMD引擎当中，ATI采用的排列方式依然是RV770的设计方式。也就是说，每个SIMD阵列当中包含9组SIMD阵列，而每个SIMD阵列当中又包含16个流处理器，每个流处理器包含5个流处理单元，所以流处理器单元也就等于18x16x5=1440个）。

如果仅仅从架构图上来分析，我们似乎看到了一款双核处理器的影子，就好象两个RV770核心相对放置一样，这的确是增加性能一个最为快速的方式，当然，ATI绝对不会简单将两个RV770核心对置那么简单，如果仔细查看还能够发现，在图形引擎当中的Hierarchical Z以及Rasterizer部分也设计了双份，而在Hierarchical Z末端连接的Z/Stencil也增加了一倍，达到128个，而ATI显卡常见的Render Back-Ends后端渲染也翻了一番。

另外，在架构图的右下角部分，我们可以看到一个名为“EyeFinity Display Controllers”的模块，没错，这里就是负责让显卡实现6屏幕输出的关键部分了。

接下来，我们将HD5850的核心架构分解成多个部分，为大家一一进行解释。
