英伟达Tegra 4处理器详解

　　在介绍硬件配置之前，笔者先给大家普及一下中兴U988S的核心部分，英伟达的Tegra 4处理器的一些基础知识，意在让广大网友能够更好的了解这款手机。

　　前言中提到Cortex-A15，它是目前移动处理器中最先进的ARM架构。至于什么是架构，笔者认为有必要与大家解释一下。架构其实是处理器的基础，对处理器整体性能起着决定性的作用，不同架构处理器在同等频率下性能可能会相差2-5倍不等。直白一点说，架构就相当于一座建筑的框架，是整座建筑最基本的东西，至于日后建筑的高低以及舒适度就由处理器厂商自己所决定了。不过，由于架构是基础，所以也需要设定一个上限，比如建筑最初设计可以是5层高，并可最多容纳500人，所以最终成型的房子也必须要在这样规定的范围内。因此可以这样说，同样架构的处理器，性能相差都不多。

Cortex-A15架构：

Cortex-A15架构

　　目前处理器架构主要分为ARM以及Intel X86，在移动端ARM几乎处于垄断地位，此次发布的最新NVIDIA Tegra 4处理器同样基于ARM架构。ARM Cortex-A15架构处理器是业界迄今为止性能最高的处理器，可提供前所未有的处理能力，是当前高端智能手机性能的五倍还多，也是基于ARM处理器的基础结构平台的总性能的10倍还多，并且它还具备超低功耗特性。

可以更快速的Web浏览

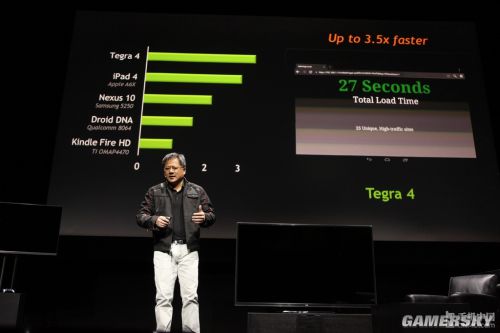

　　NVIDIA Tegra 4本身拥有四颗ARM最先进Cortex-A15 CPU核心，Web浏览可实现 2.6倍的速度提升。此次发布会上，英伟达使用搭载Tegra 4（基于ARM Cortex-A15架构的四核芯处理器）核心平板与Nexus 10（同样基于ARM Cortex-A15架构，双核核心）做了比较，同时加载25个网页，Tegra 4平板仅用时27秒，而Nexus 10却花费了50秒时间，前者使用时间几乎是后者的一半。足以证明Tegra 4性能处理能力的强大，这意味着用户可以拥有更快的网页加载以及系统响应速度。

28nm制造工艺：

　　在谈及处理器时我们还不免会涉及到XXnm制造工艺，什么是制造工艺？制造工艺的纳米数是指IC内电路与电路之间的距离，更小的纳米数意味着单位面积的芯片上可以集成更多的晶体，而更多的晶体也决定着整个处理器的性能表现，同时也意味着拥有更低的功耗和散热。本次发布的NVIDIA Tegra 4四核芯片采用了28纳米工艺制程，相比目前40纳米的Tegra 3功耗可以降低45%（官方数据，目前无从真实考察其真实功耗水平），整体处理性能也将有大幅提升。

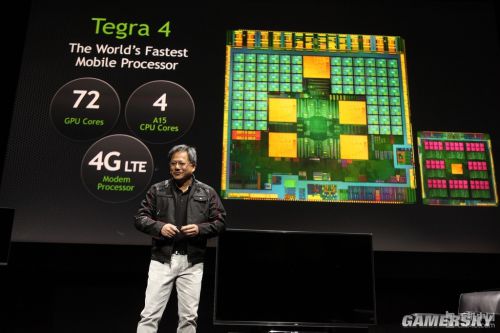

NVIDIA Tegra 4

NVIDIA Tegra 4更强劲的性能

4+1设计：

　　与Tegra 3相同，NVIDIA Tegra 4同样采用了“4+1”设计，即四颗基于ARM Cortex-A15架构的处理核心以及一颗第二代节电核心。更为突出的是，这颗第二代节电核心，具备极高的能源效率，适合低功耗的标准使用环境，其PRISM 2 Display技术可以在实现高级视觉效果的同时减少背光功耗，从而达到节电的目的。
