200元轻松带起RTX 2060 首席玩家DK 500W铜牌电源拆解

2021-08-02 17:20:44 来源：游民星空作者：柠萌皝编辑：柠萌皝　浏览：loading

首席玩家DK电源拆解（一）

首席玩家DK PREMIUM 500W电源拥有一个配合温控电路设计的12cm七叶静音液压轴承风扇，风扇噪音低，且拥有较长使用寿命。

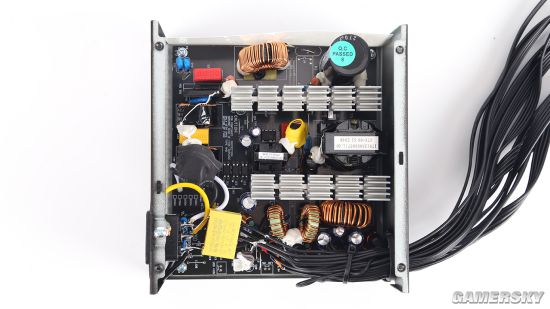

内部PCB电路设计采用了双管正激+主动式PFC+双磁放大结构，拥有不错的可靠性与转换效率。

可以看到电源内部有许多白色膏状物，其作用是固定原件，防止原件震动受损。

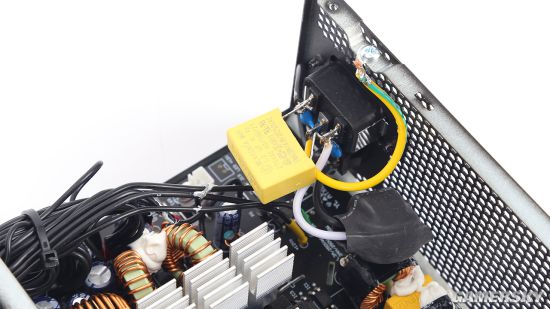

EMI滤波，其作用是将外部电网进入的市电过滤，从而获得较为纯净的电流。

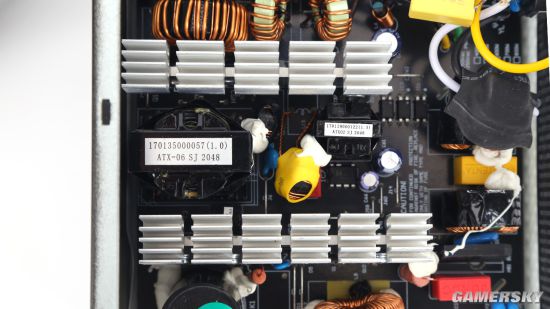

电源变压器采用一大一小组合，双管正激的常见设计，这一设计常见于80PLUS铜牌电源。变压器上下分别拥有大面积的散热片，以减轻电源的散热压力。

双管正激设计的转换效率虽略逊于LLC谐振，不过其在电压稳定性、动态响应、输出纹波等方面均有不错的表现，并且对比单管正激，它更容易实现大功率输出。
