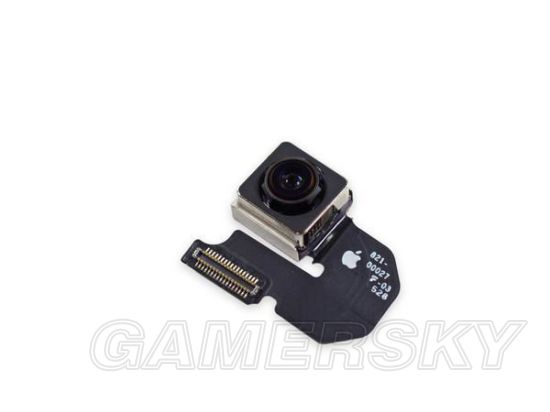

今年iPhone 6s的摄像头是自iPhone 4s起第一次增加像素,而且幅度还达到了50%。从800万到1200万,显然iPhone 6s的解析力可以得到很大提升,但单像素面积的缩小也会对画质产生不良影响。
还在苹果采用了类似三星ISOCELL传感器的深槽隔离技术来缓解这个问题,该技术可以减少不同像素间的串扰从而提升拍照质量。
另外,我们还在主板上发现一个奇怪的六角螺丝口。
当我们将它拆下来之后,发现很像是之前模型中的天线模块。

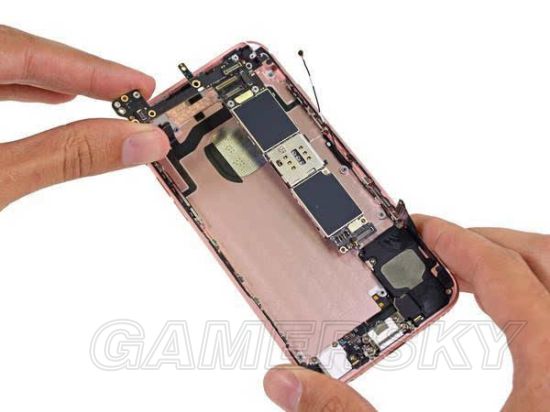

然后就是大家最期待的时刻了,我们终于可以取下逻辑板来看看上面的核心模块了。
红色部分是苹果A9处理器以及三星LPDDR4内存(生产代号为K3RG1G10BM-BGCH)。
橙色部分是高通MDM9635M基带芯片,支持LTE Cat. 6(iPhone 6中为高通MDM9625M)。
黄色部分是应美盛MP67B六轴螺旋仪以及加速度计(与iPhone 6相同)。
绿色部分是博世3P7 LA三轴加速度计。
天蓝部分是超群半导体TQF6405功率放大模块。
深蓝部分是思佳讯SKY77812电源放大模块。
紫红部分是安华高ACPM-8030功率放大模块。

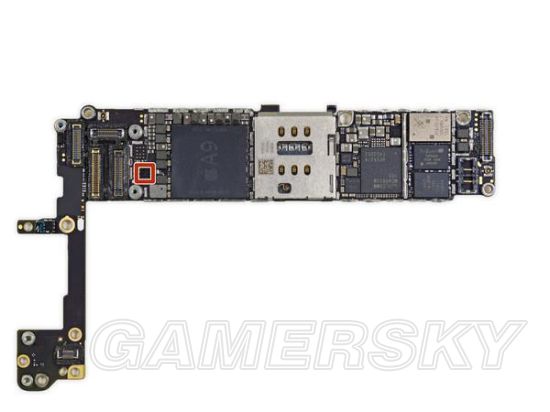

在逻辑板正面前部还有一个IC模块:57A6CV(红色部分)
