DX11中端主流显卡 蓝宝HD5770详细评测

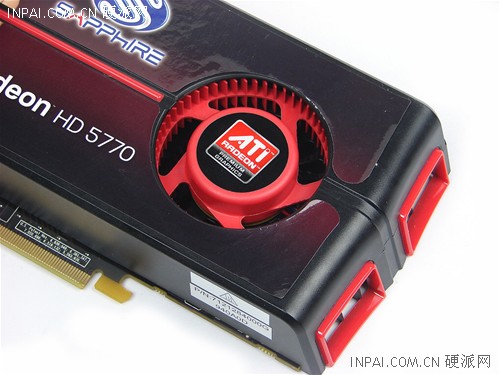

   从外观上看，HD5770沿袭了HD5800系列的外观整体设计风格，只不过尺寸要小很多。黑色封闭外壳设计，点缀红色的风扇和中线，体现了ATI显示卡的品牌风格，不过其它设计和公版无异。

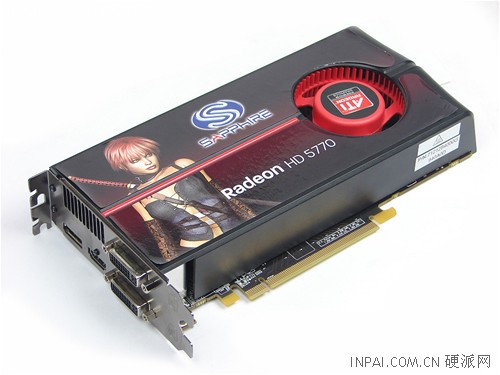

蓝宝HD5770

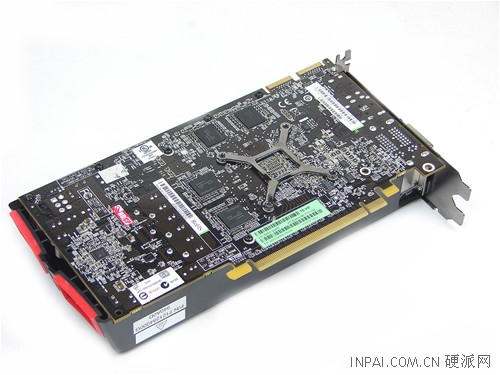

蓝宝HD5770 背面

    采用封闭式设计不但可以组成相对封闭的风道，提高散热效果，并且外壳还可以对PCB板起到固定作用，降低PCB板长期使用出现变形的几率。同时，PCB背板上的金属背夹同样也可以保护PCB板不易弯曲。

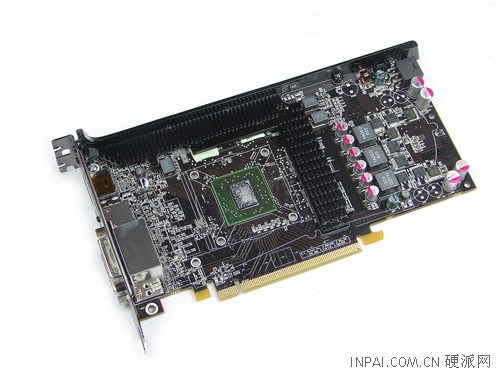

显存同样覆盖散热片

    摘下散热器可以看出，HD5770的PCB设计简化了许多，不过因为核心频率依然较高，而且采用封闭散热设计，所以在显卡正面、核心周围的显存都覆盖了散热片保证散热的需求。

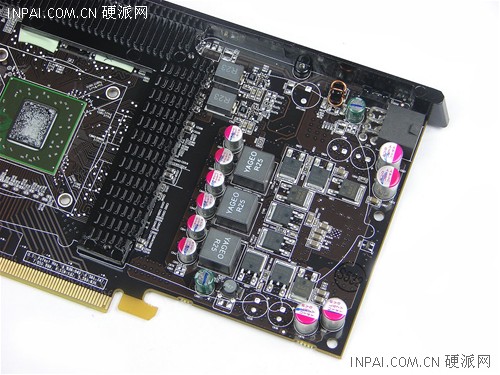

供电部分

    核心供电部分采用了三相的设计，全固态电容设计，封闭电感和三个MOS管组成了供电单元。

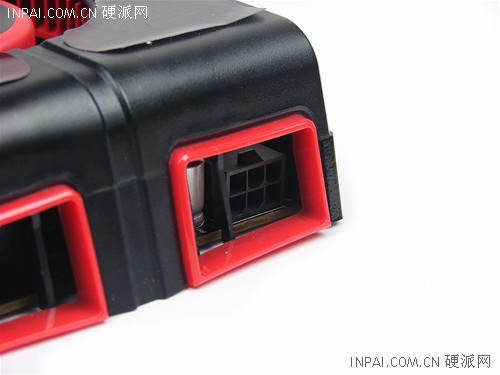

供电接口

    ATI的官方资料表明，HD5770的电力消耗仅有20W左右（待机），满载时也仅有100W多一些，显卡仅需要一个外接6Pin接口，极大的缓解了电源的压力。
