NVIDIA新一代显示芯片Fermi GF100游戏架构全解析

2009年十一期间，NVIDIA第一次向我们展示了代号Fermi的全新图形架构，不过几乎完全是关于通用计算的，展示了NVIDIA开辟新领域的决心。到了今年初的CES 2010上，NVIDIA终于首次公开拿出了Fermi架构高端型号GF100，展示立体多屏环绕技术3D Vision Surround的同时，内部运行了几个新的演示DEMO。

今天，NVIDIA终于公开了Fermi GF100在游戏架构方面的诸多特性，这才是普通消费者最为关心的，也是我们要和大家分享的。

不过我们仍未看到最终零售版的GF100显卡，不少关键的核心参数也暂时缺失，所以如果你急切地想知道下边这些内容，抱歉要失望了。

－ 核心面积
－ 时钟频率
－ 产品型号
－ 实际功耗
－ 零售价格
－ 游戏性能

Fermi芯片至今仍未开始真正的批量生产，而核心面积在很大程度上决定着良品率，良品率又是时钟频率的前提，功耗和性能又都是建立在频率基础上，它们又都是价格的组成要素。当然了，GF100必须要比Radeon HD 5870速度更快，而且领先幅度要尽量高；功耗和价格也已经不可避免地要更高，只看能控制到什么程度了。

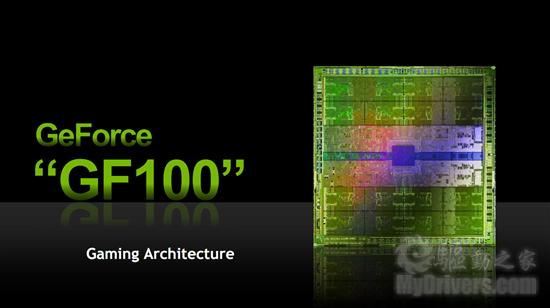

下边是2009年9月1日拍摄的Fermi GF100内核照片：

一、GF100游戏架构的两颗新心脏

我们已经知道，GF100采用台积电40nm工艺制造，集成大约30亿个晶体管，包含512个流处理器(SP)，或者按照NVIDIA官方的说法是CUDA核心。32个这种核心组成一个流式多处理器阵列(SM)，然后再四个组成一个图形处理集群(GPC)。GF100就是这样的三层分级架构：4个GPC、16个SM、512个SP。

此外GF100还有64个纹理寻址单元、256个纹理过滤单元、48个ROP单元，显存位宽384-bit，搭配GDDR5颗粒。核心/Shader/显存频率都没有定夺，显存容量也尚待确定。

先看一下NVIDIA最新公布的比较详尽的GF100架构图，接下来我们就详细阐述其中的几个重点之处。
