卡皇再度易主！GeForce GTX 590详尽性能评测

公版GeForce GTX 590实物：内部拆解

 显卡PCB全貌，两个GF100核心。

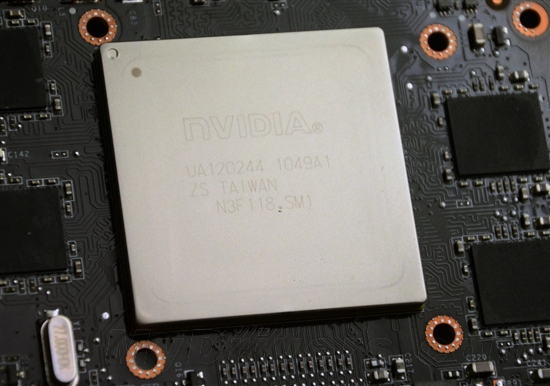

GF110核心，生于2010年第49周，也就是2010年年底，产自台湾。

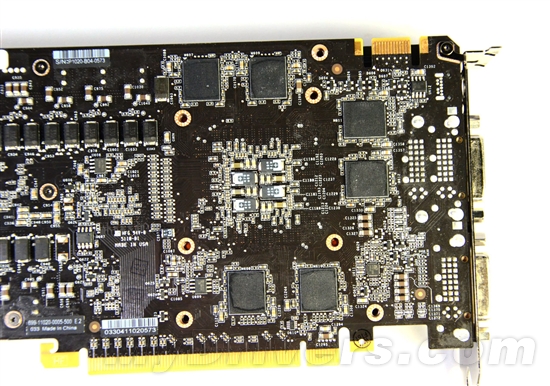

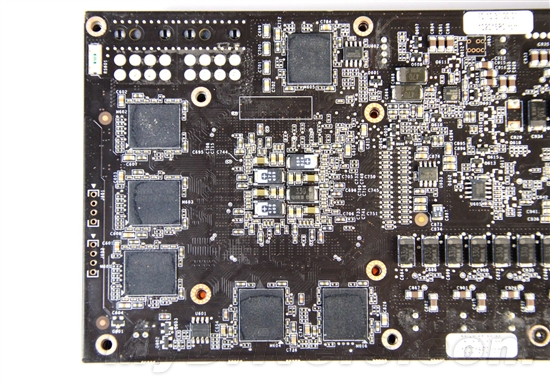

PCB背部左侧显存颗粒。

PCB背部右侧显存颗粒。

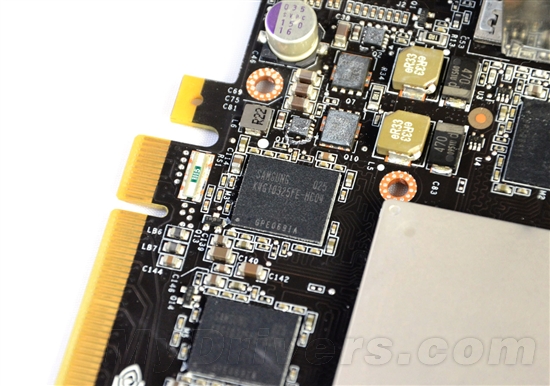

三星GDDR5 0.4ns显存颗粒，正反面24颗共同组成3072MB/768bit的显存规格。显存旁边为一个核心的两相显存供电。

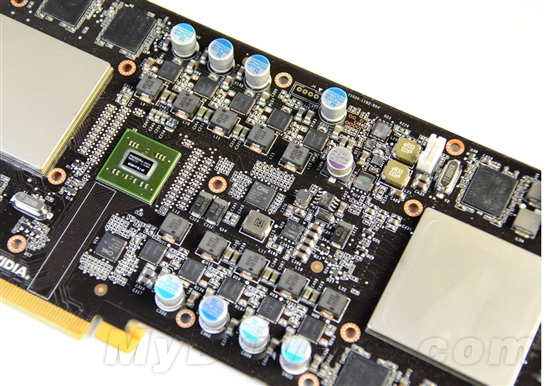

10相核心供电，每个GPU各5相。

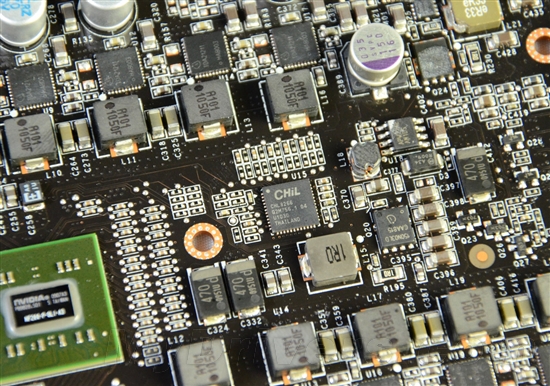

共采用两个，CHiL CHL8266 PWM主控芯片，每个芯片最高支持5相供电。

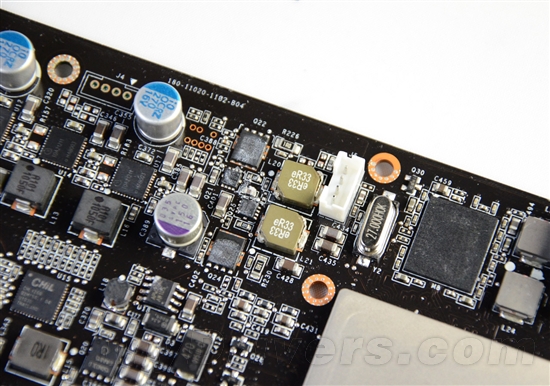

另一个核心旁边的两相显存供电。

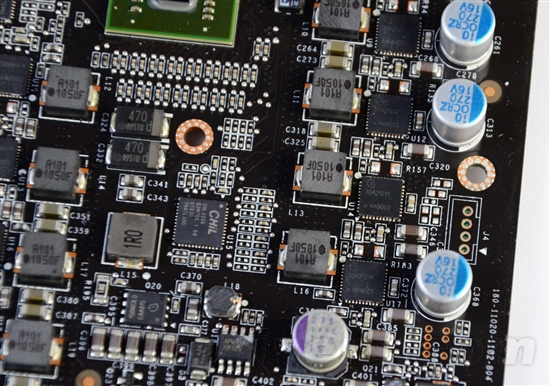

核心供电元器件特写，大量贴片式铁素体电感以及三洋坦聚合物电容，另外还包括不少台湾立隆（蓝色）和三洋（紫色）高品质固态电容。

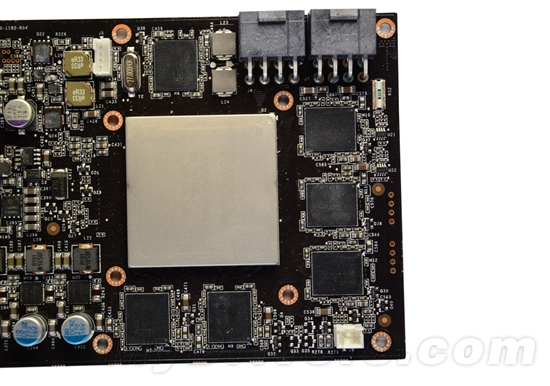

双8pin供电，安置了两颗滤波电感。

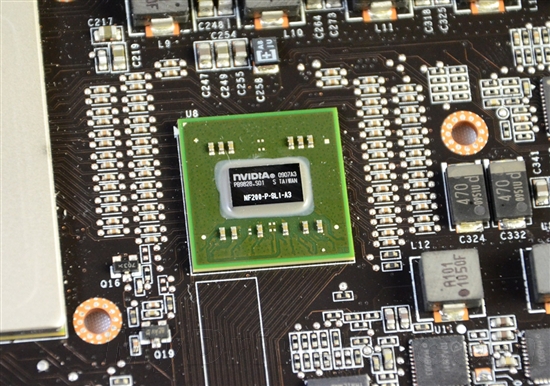

NF200-P-SLI-A3桥接芯片，曾为GeForce GTX 295所用。

注意这不是风扇供电接口，而是“GeForce”LED供电接口。

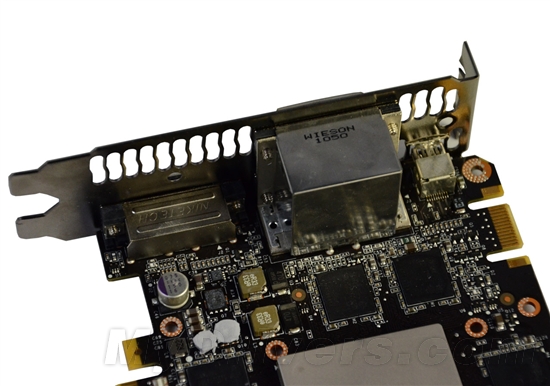

接口部分采用金属全封闭处理，抗电磁干扰。
