卡皇再度易主！GeForce GTX 590详尽性能评测

默认607MHz：GTX 590详细规格揭秘

本次GeForce GTX 590发布，在命名上依然保留了NVIDIA自己的传统，GTX代表了高端系列，数字5代表4系之后的升级序列，9则是旗舰双芯显卡的标志，但显卡的构造方面却有别于NVIDIA传统双芯产品。在前面NVIDIA历代单卡双芯产品回顾章节里我们也提到，从GeForce 7900 GX2到GTX 295无一例外的都采用了双PCB“三明治”的构造方式（GTX 295后来也曾推出过单PCB版本），而GeForce GTX 590却是NVIDIA首款正式采用单PCB整合双GPU的显卡，具体我们会在后面的拆解环节讲解。

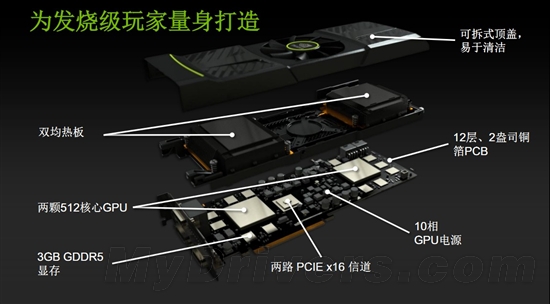

单PCB整合双GPU构造方案

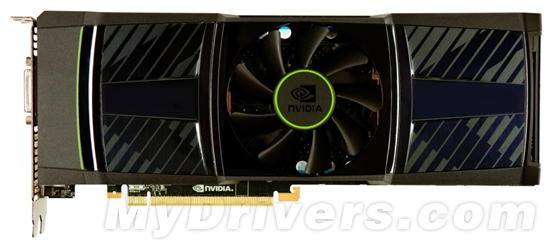

基本上延续了GTX 500系列的一体化设计风格

显卡外形方面，公版GeForce GTX 590还是延续了GTX 500系列一体化的设计风格，稍有不同的是不再使用涡轮风扇，而是设计在散热器中间。另外，显卡输出接口也发生了变化，不再采用近期N卡标准的双链接DVI+mini-HDMI，而是换成了三个双链DVI+mini-DisplayPort接口的组合，从而使得单卡支持三屏3D立体幻境环绕得以实现，详细介绍可以参看我们之后的章节介绍。

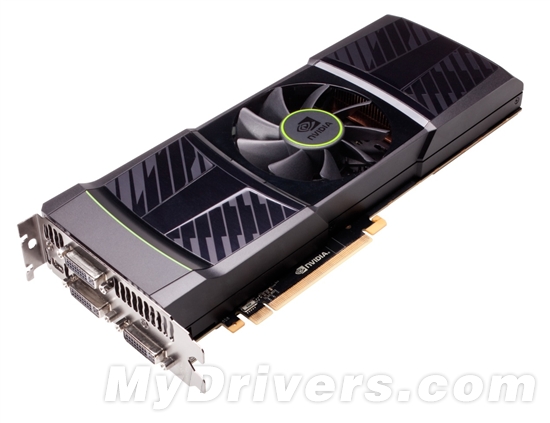

散热风扇设计在导风罩中间，不再使用涡轮散热方案

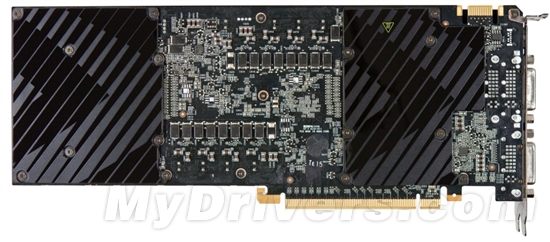

背部PCB两端加装了金属背板辅助散热

为了更好的兼容性，显卡的整体长度并未进行大幅升级。GeForce GTX 590公版卡全长为11英寸（约27.94厘米），仅比GeForce GTX 580（10.5英寸，约26.67厘米）稍稍长了一些，比Radeon HD 6990要短。在有限的PCB内整合两个GF110核心，复杂程度可想而知。另外，GeForce GTX 590仍为双槽设计，在高端主板上组建四路SLI也比较方便。由于是双芯卡，GeForce GTX 580采用的6+8pin辅助供电接口已经不能满足大幅提升的功耗，换成了双8pin接口，对电源的要求也更加苛刻。

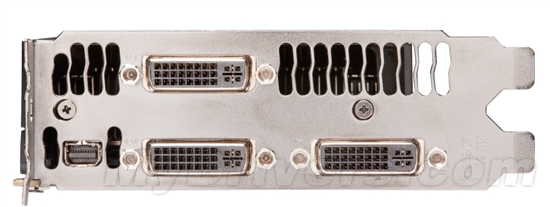

输出接口改为三个双链接DVI+mini-DisplayPort接口组合

GeForce GTX 590的核心架构在发布之前就人尽皆知，GTX 580翻倍的规格也仅是简单的算术题。双GF110核心面积达到了1058平方毫米，为GeForce GTX 590提供了多达60亿个晶体管、1024个流处理器（CUDA核心）、128个纹理单元、96个光栅单元，显存位宽为384bitx2，显存容量达到了3072MB。不过受到温度功耗的限制，核心频率并未达到GeForce GTX 580的水平，其中核心/Shader/显存频率分别为607/1215/3414MHz。

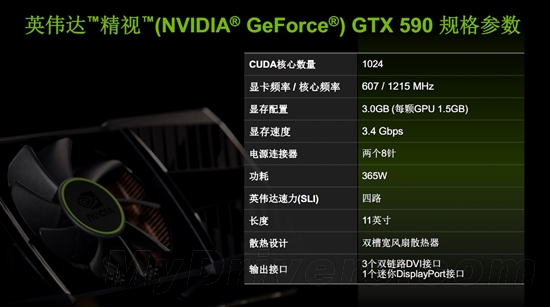

GeForce GTX 590主要规格
