新一代低端显卡Radeon HD 7700详细评测

实卡赏析：迪兰HD 7770恒金1G

本次收到来自迪兰、讯景的Radeon HD 7770、HD 7750分别两款，具体型号为：迪兰HD 7770恒金1G、HD 7750恒金1G以及讯景FX-777A-ZSF SMART上尉版、FX-775A-ZSB SMART黑卡，下面会分别介绍。

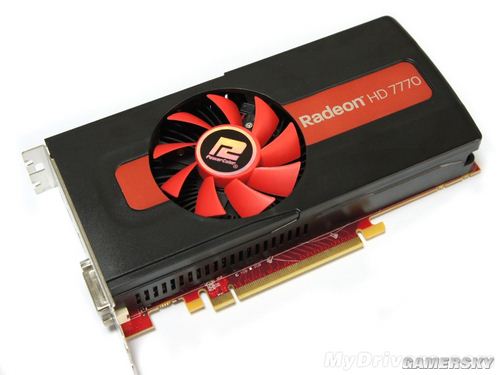

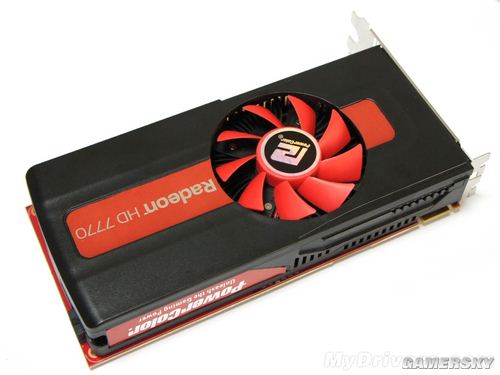

这款迪兰的HD 7770恒金1G采用标准的公版设计，双槽封闭式散热，典型的AMD红黑配色，简洁大方。

和公版卡唯一的区别就是显卡导风罩上下都进行了镂空，更有利于散热。

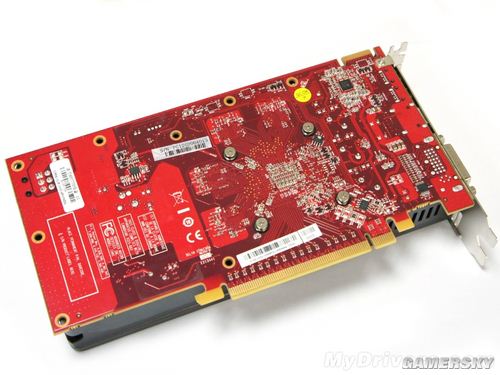

背部PCB，由于是低功耗显卡，对做工用料要求的确不高。

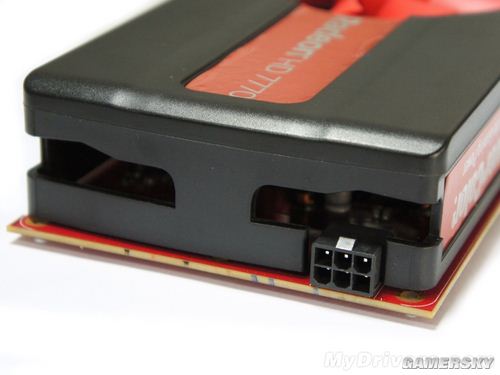

尾部开放，单6pin外接辅助供电接口，满足显卡不到100W的TDP绰绰有余。

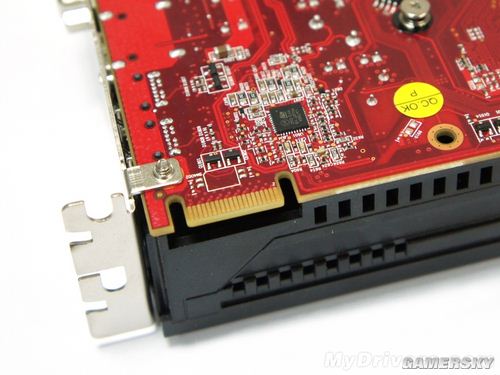

CrossFireX金手指，支持双卡交火。核心供电主控安置在附近，采用意法半导体的L6788A PWM芯片。

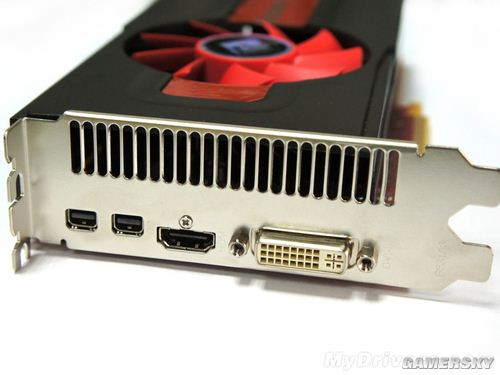

输出接口为DVI+HDMI以及两个Mini DisplayPort接口，典型的家族特征。另外， HD 7700系列同样支持HDMI 1.4a标准的高清音频源码输出，DP接口为1.2版本。

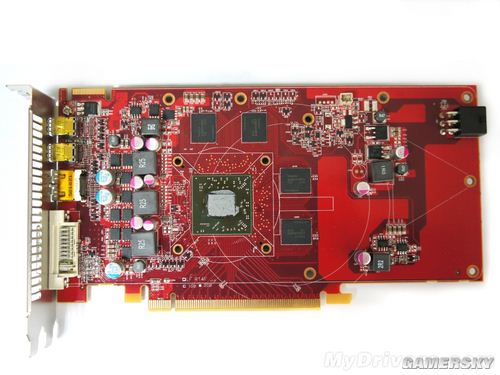

PCB整体比较简洁，右侧基本上没什么元器件，如果以以往的标准来看，做工用料方面实在不像千元级别的显卡。由此来看，未来的HD 7770可以做得更短。

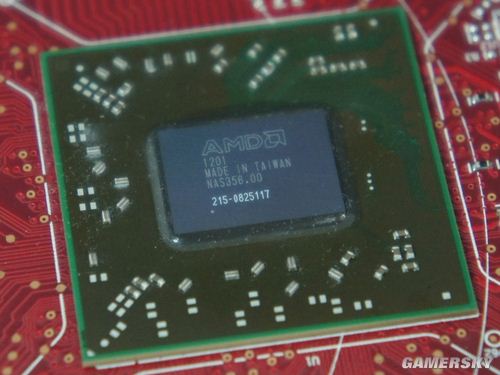

Cape Verde核心特写，采用28nm工艺，集成15亿个晶体管，具体编号为“215-0825117”，生产日期为12月第一周，产自台湾。

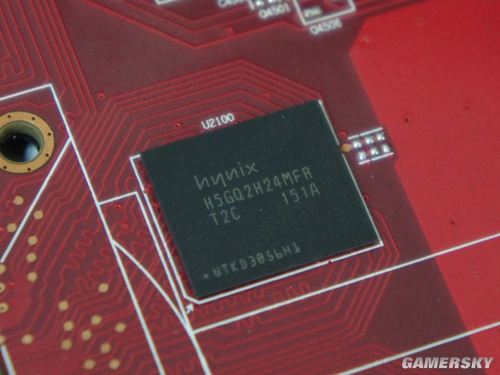

海力士GDDR5显存颗粒，默认频率1125MHz，等效4500MHz，单颗容量256MB，正面4颗共同组成1GB/128-bit的显存规格。

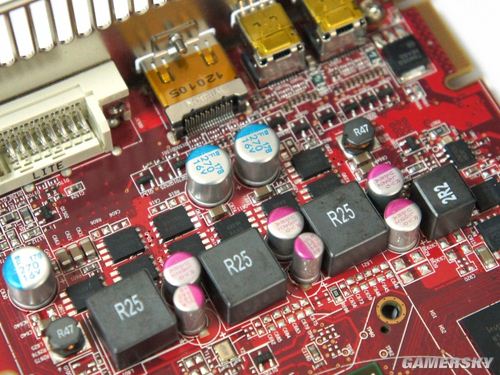

3相核心供电，每相供电搭配2上1下安森美SO-8封装的Mosfet，R25全封闭电感，固态电容来自香港万裕ULR系列。

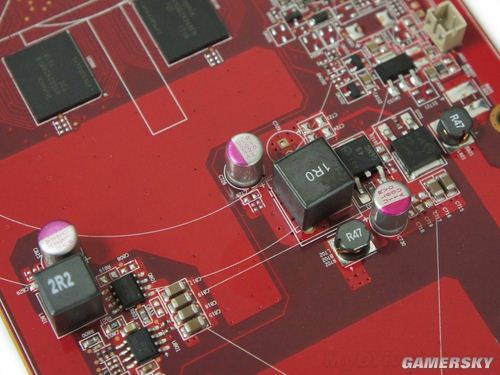

一相显存供电，搭配两个普通三角Mosfet，周围也是光秃秃的。

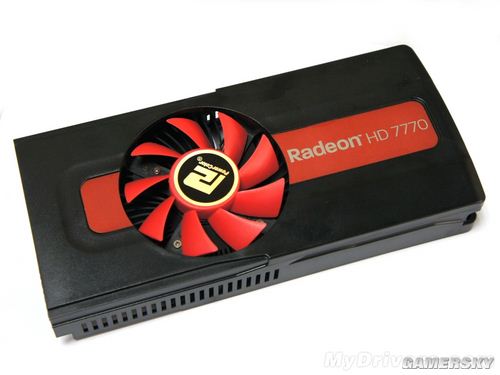

散热器正面，8cm风扇，2pin供电，不过PCB上有可以调节转速的芯片，依然可以自动调速。

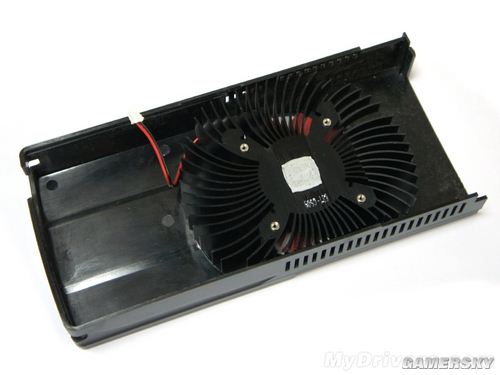

背面就没什么好说了，比较常见的“太阳花”铝制多鳍片散热器。不过对于HD 7770这样的低发热量显卡也应该够用了。
