新一代低端显卡Radeon HD 7700详细评测

实卡赏析：讯景R7770 SMART上尉

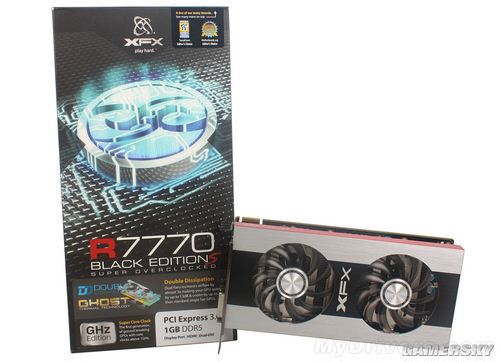

讯景HD 7770具体型号是FX-777A-ZSF SMART上尉版，核心/显存频率分别为1000/4500MHz。

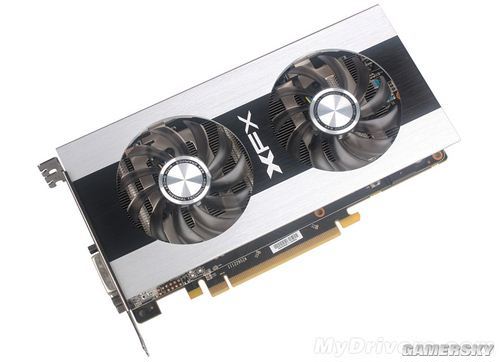

显卡延续了讯景以往R7970、R7950双风扇非公版造型。

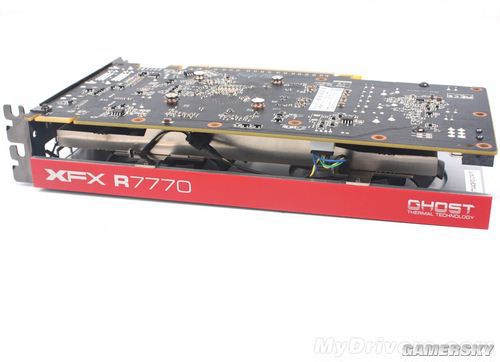

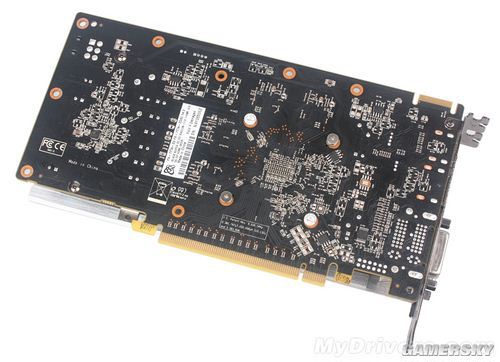

PCB则是讯景惯用的黑色，不过从用料来看相比公版卡没有太多改观。

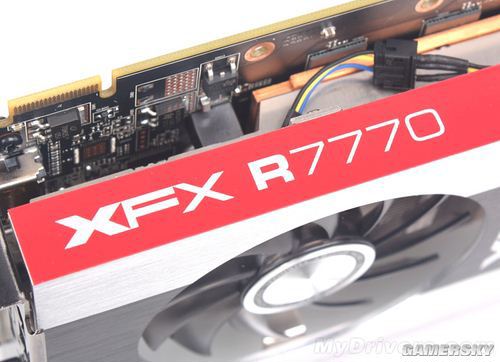

XFX高科技挡板，不仅能够防止PCB变形，还能辅助倒出散热气流。

CrossFireX金手指，和公版卡一致。

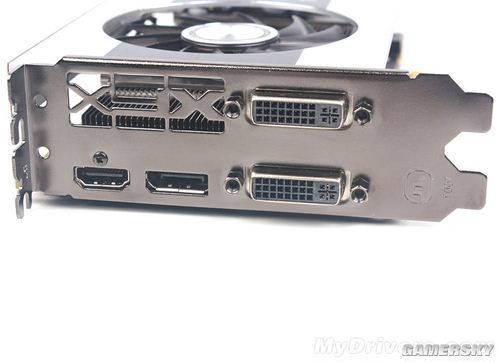

输出接口采用了双DVI+HDMI+DisplayPort接口组合，值得一提的是，配合XFX独有的smart HDMI技术，即不需要连接DisplayPort接口，就可轻松实现多屏输出。

显卡PCB布局一览，供电方案和公版卡HD 7770一样为3+1相，只不过核心和显存供电安置的位置正好反了过来。可以看到细节方面更加到位，输出接口采用了封闭防磁处理，可以保证输出画面更加稳定，发热量大的Mosfet也增加了散热片。

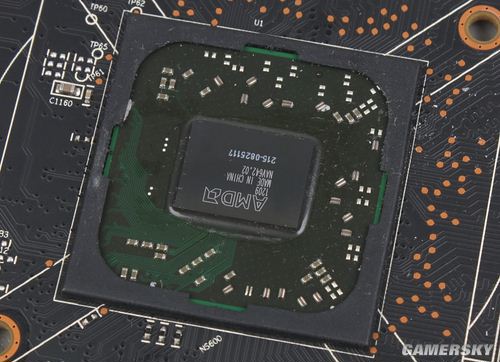

Cape Verde核心特写，采用28nm工艺，集成15亿个晶体管，生产日期为2012年第9周，比迪兰的要晚一些。

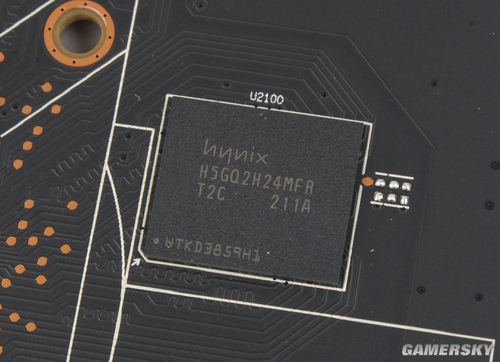

海力士GDDR5显存颗粒，默认频率同样是1125MHz，等效4500MHz，单颗容量256MB，正面4颗共同组成1GB/128-bit的显存规格。

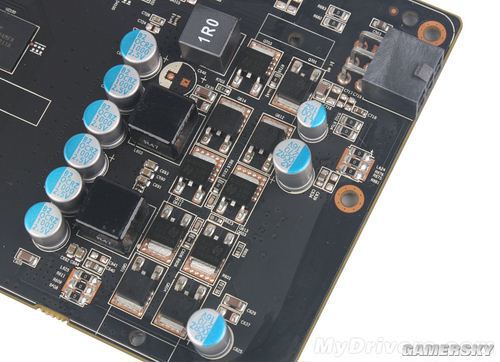

3相核心供电，R47封闭电感，台湾立隆OCRZ电容。

1相显存供电。

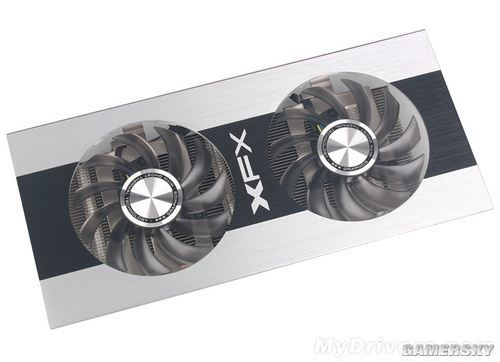

这款双风扇散热器为XFX独有的酷魂散热系统，最大的特点是采用了铝制面板，在做工质感上都要比公版的塑料外壳更加出色。

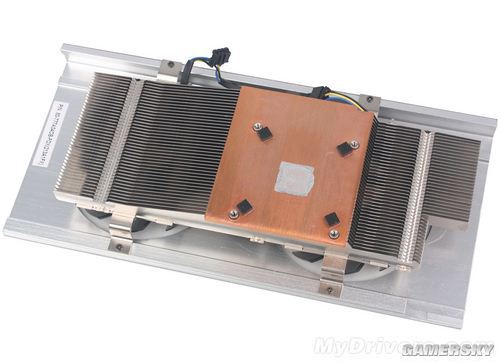

大面积纯铜底座+铝制散热鳍片，做工和用料都比公版散热器高上一个档次。
