超频力压Titan！NV新旗舰GeForce GTX 780评测

精简版Titan：GeForce GTX 780核心规格详解

在之前介绍GeForce Titan的时候我们知道，GK110虽然规模很大，但本质上和GK104还是同宗同源，基本上可以看做是一颗加强放大版的GK104。但是，GeForce Titan并没有完全开启GK110全部的15组SMX，而是屏蔽了1组SMX（192个CUDA核心），共计包含2688个FP32 CUDA核心（896个FP64 CUDA核心）、224个纹理单元、48个ROP、1536KB二级缓存、384-bit GDDR5显存位宽，6GB GDDR 5显存。（关于Kepler 的详细架构，可参看这里）

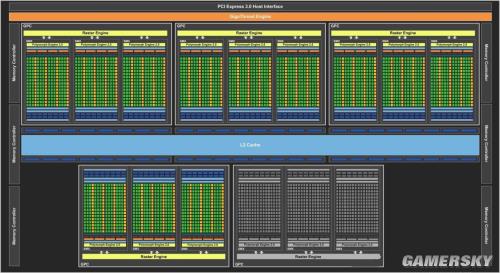

GeForce GTX 780核心架构

和GeForce Titan一样，GeForce GTX 780同样基于GK110核心打造，但是又在Titan的基础上削减2组SMX（等于拿掉了GK110的1组GPC，包含576个CUDA核心），这样以来就只剩下4组GPC、12个SMX，共计2304个CUDA核心。由于纹理单元是每组SMX中包含16个，所以总量由GeForce Titan的224个减少到192个，而后端ROP光栅单元未动，依然是48个。

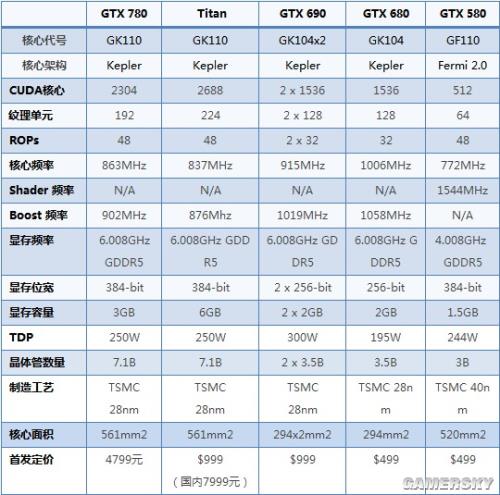

核心规模和GeForce Titan完全一样，晶体管数量同样是71亿个，基于台积电28nm工艺打造，核心面积561mm2，相当于GTX 680（GK104、294mm2）的两倍，比GTX 580（GF110、520mm2）还要稍大一些。需要注意的是核心编号发生了变化，由GeForce Titan的“GK110-400-A1”变为“GK110-300-A1”。

核心基础频率小有惊喜，由GeForce Titan的837MHz小幅提升到863MHz，而Boost加速频率也达到了902MHz。（至于进一步的超频能力，我们会在后面的超频环节进行测试。）

此外，显存配置方面，容量相比GeForce Titan减少一半，只有3GB，但位宽依然是384-bit不变，显存频率依然保持等效6008MHz，比较保守，应该还有较大超频余量。带宽和Titan一样为288GB/s。除非是超高分辨率，否则显存容量对性能的影响微乎其微，而带宽起主要作用。

由于核心规模一样，GTX 780的TDP和Titan一样为250W，外接供电接口也是6+8pin。输出接口上，依然采用2xDual Link DVI+HDMI+DP 1.2的组合，同样具备GTX 680的单芯三屏3D立体幻镜环绕功能。
