PC小白之福音 职业选手图解教你如何DIY装机

内存/硬盘/电源都插哪？

　　存储设备也是组成电脑不可或缺的一部分，今天暴涨昨天暴跌的内存硬盘就属于这类范畴。那么这些存储设备都会安装在主板的什么地方呢？

“这就是DDR3内存插槽”

　　目前主流的平台，无论是Intel还是AMD，内存都采用了DDR3标准规范。如上图所示，这就是DDR3内存的插槽，我们可以看到在插槽的凹槽上，有一个断开的节点，而这个节点导致了两边金手指的长度不同。如此设计也是照顾到了刚打用户，以防方向插错导致悲剧。

　　安装内存非常简单，我们只需将插槽两端的卡子按下，看准缺口位置将内存分两边用力按下，内存就安装成功了。

“看！这就是SATA接口！里面是个‘L’的形状”

　　与内存不同，硬盘并非直接安装在主板上，但硬盘必须通过线材与主板进行相连。目前，所有主流平台均采用了SATA接口作为硬盘接口。如上图所示，这一个个的小方块就是SATA接口，非常容易识别。主板上的SATA接口与硬盘上的SATA接口同为“公头”，而这二者需要通过一根SATA线相连接。当然，SATA线的两端都是“母头”。

“这个是平躺着的SATA接口噢！”

　　出于设计、成本、布局等因素考虑，SATA接口还会有上图所示的“平躺”形态。不过只要认清了接口中的“L”形金手指，那肯定就是SATA接口准没错了。

“8PIN CPU供电，不是插显卡的……”

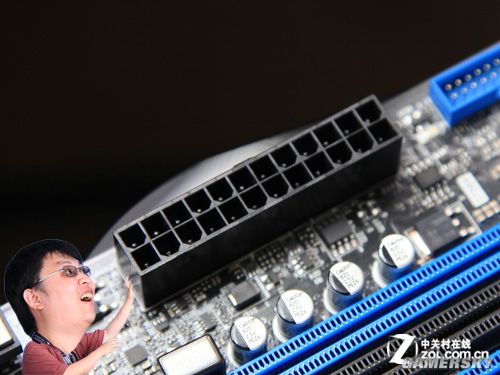

“这是24PIN主板供电！”

　　每台电脑都需要电力支持，作为整台主机的神经系统，主板必然需要强有力的供电作支撑。目前来讲，绝大多数主板都采用了24PIN的供电（少数20PIN），而CPU供电方面，由于各个主板定位不同，因此CPU供电接口既有4PIN，又有8PIN（最常见），还有如一些变态超频主板的双8PIN。
