PC小白之福音 职业选手图解教你如何DIY装机

一看风扇线就头疼！快告我吧！

　　好的机箱拥有好的风道，良好的风道可以让机箱内的温度很低，从而使运行在机箱内的硬件处于非常健康的状态。组成良好风道的条件，一个是机箱的内部空间设计，再一个就是风扇安装。

　　如此之多的风扇究竟应该插在哪里？乱七八糟风扇线归宿何在？来看看：

CPU散热器的风扇插针往往就在CPU底座附近，且标注明显

　　说到风扇，第一个要说的就是CPU散热器风扇。无论是Intel及AMD的原装散热器，还是其它品牌的第三方散热器，都有着1个甚至多个风扇辅助散热（当然，如果您玩FANLESS这么高端的东东就不需要风扇了，不过玩FANLESS的又有谁不认得插针在哪里呢=。=好悖论）。

　　CPU散热器风扇插针一般位于CPU底座的附近，且标注明显，非常好找。我们只要找到一个名为“CPU FAN”的4针插针就可以安装CPU散热器了。

　　因为在插针上有定向的塑料卡子，所以我们在安装风扇的时候完全不必担心接反，只要寻着两边卡子“卡好位”就可以了。

机箱前置风扇插针

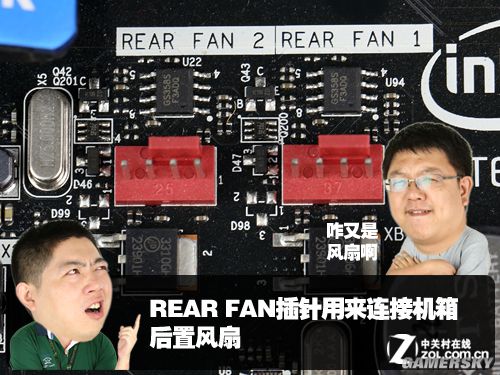

机箱后置风扇插针

　　有了CPU散热器的风扇，我们还需要将机箱上的各类风扇与主板相连。以Intel原厂主板，Front FAN用来连接机箱前置风扇，Rear FAN用来连接机箱后置风扇，前后各提供两个。

风扇有点多，再给你加一个……

　　如果您的机箱风扇有点多，前后插针不够用，还可以通过AUX FAN辅助风扇插针再接驳额外的机箱风扇。

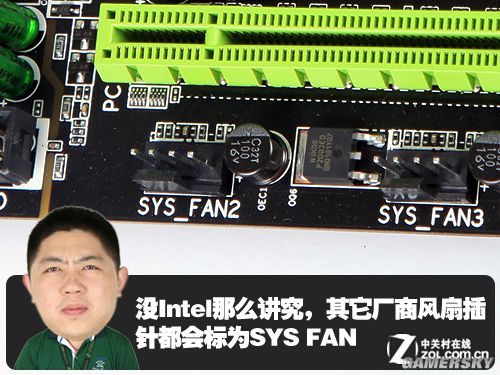

前后完全是个人区分，统称SYS FAN（系统风扇）您爱接哪接哪

　　Intel是一位好导师，循规蹈矩的告诉我们前后风扇都接在哪里。但其实所有风扇的规格都是固定的，用户完全可以自行决定自己风扇的安放位置。因此基本上市面上所有的主板品牌在标注风扇插针上都统一使用“SYS FAN（系统风扇）”。除去CPU散热器的风扇插针，其它机箱上所有的风扇我们都可以根据位置接驳在SYS FAN插针上，让机箱内走线更加合理。一般低端入门主板会提供2-3个SYS FAN插针，而高端主板则会提供7、8个甚至更多的SYS FAN插针。

　　这里再多提一句，风扇插针分为4针和3针，4针为PWM调速风扇插针，即系统传感器可对该插针进行温度反馈，从而实现自动调节风扇速度的功能。而3针并不支持，我们只能手动调节风扇的速度。
