见血封喉 首席玩家黑寡妇600W评测

内部设计与用料分析：（Internal Design & Build Quality）

　　黑寡妇600W采用的是14cm风扇，生产厂家为虹盛科技有限公司，型号为A1425H12S的油轴风扇，从电流与电压上可以看到这款是一个14cm高速扇子，不过这家品牌的扇子却很少出现在中高电源中，所以品质如何也不好定。

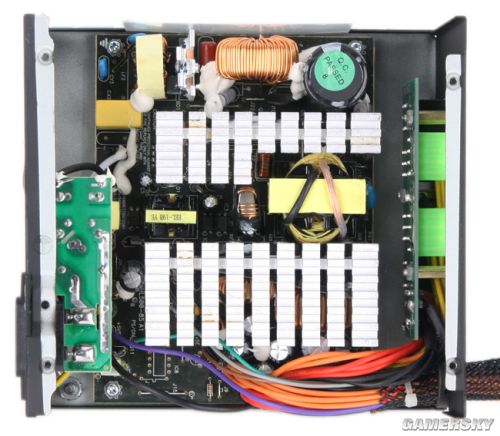

　　国内厂商做的双管正激+单磁放大的设计，这比原先的一票半桥设计算是进步下面让我们逐一看下。

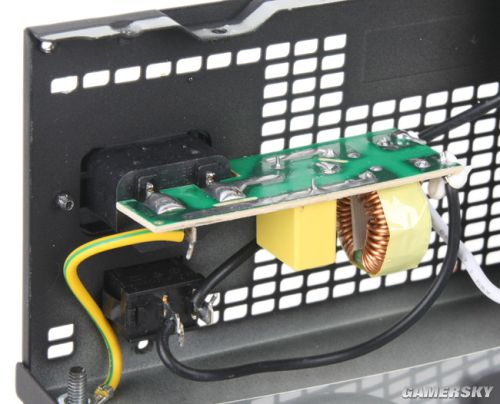

AC输入端的EMI器件为一个X电容与共模电感，没有使用安规电阻。

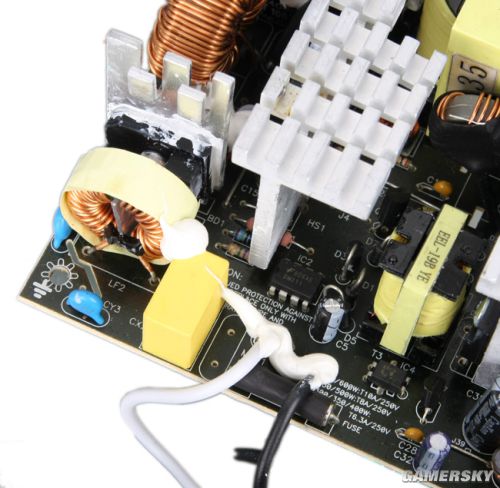

　　主PCB上可以看到一个X电容、一个共模电感及一对Y电容，保护器件上有一个保险管而没有提供MOV，可以看到这款电源的EMI细节部分比较俭省，从整体设计与用料上可以预想这颗电源售价也不会高。

　　整流桥采用了独立的散热片来加强散热能力，不过由于其有字的一面靠内，所以具体型号无从知晓。

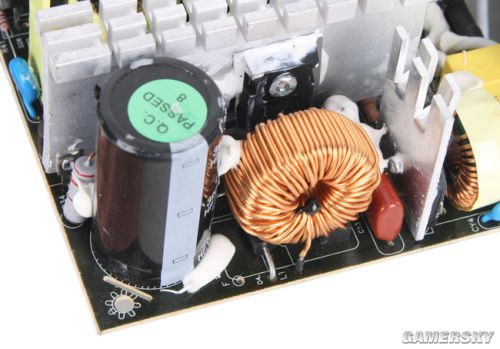

　　PFC部分的Boost电感悬空拿白胶固定，笔者感觉最好还是加一个底座，或者用衬垫垫着比较好。PFC电容采用的是一颗CapXon的HP系列105℃电容，参数为400V、390uF，笔者感觉耐压值偏下限。

　　PFC开关管为英飞凌的SPW20N60C3（650V/13.1A@100℃/0.19Ω），PFC二极管为NXP的BYC10X-600（600V/10A），整个PFC部分的管子规格较好。双管正极的开关管遮挡比较严重，所以这次无法呈现给大家。

　　PFC/PWM的IC及电路都被安放到了PCB板的背面，采用的是虹冠的CM6805，现在这种设计属于双管正极的公版设计。
