见血封喉 首席玩家黑寡妇600W评测

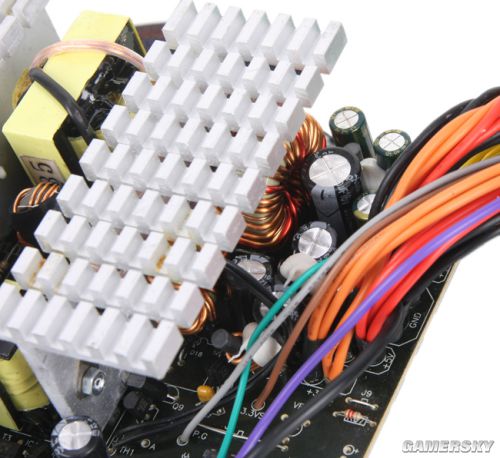

　　整流方面黑寡妇600W共使用了四颗同步整流管，其中12V使用了两颗STPS6045CW（45V/30A@150℃）肖特基管，相比铭牌上的余量有限。5V与3.3V各使用了一颗S40D40（40V/40A@100℃），与铭牌相比留有余量。

　　12V、5V与3.3V均采用了CLC二阶滤波，其中12V采用了两个棒状电感，两颗teapo电解电容及一颗CapXon电解电容，5V是一颗teapo与一颗CapXon，3.3V采用了两颗CapXon。

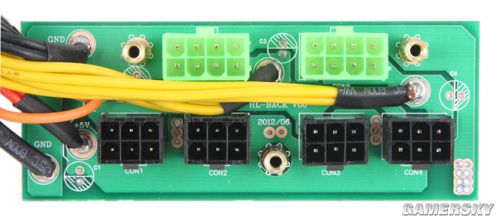

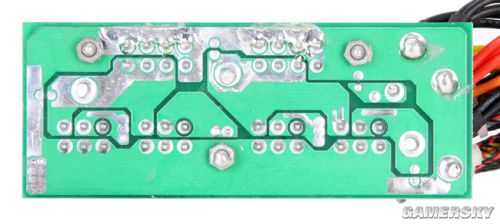

　　模组板的用料比较好，使用的是玻纤板，如果模组板与主PCB板能互换下就好了。模组板的做工比较好，而且线材根部都采用了加固及绝缘处理，不足之处是模组板上没有再使用其它电容二次滤波。

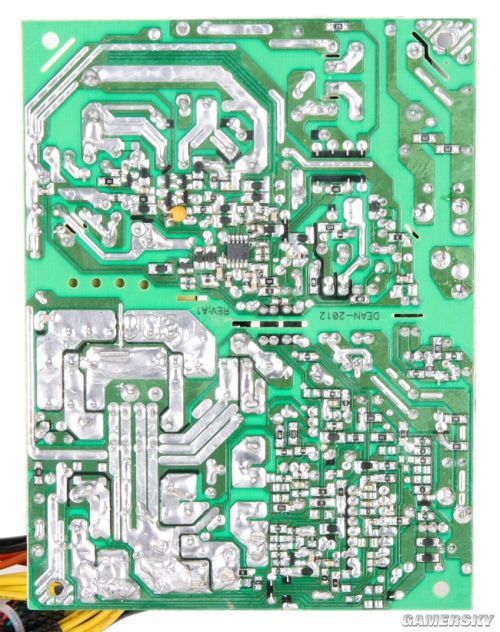

　　主PCB采用的单面板，背面使用了大量的标贴原件，可以看到是机器进行的贴片，一次侧及电源的监控电路的做工比较规整，但是有由于是单面板，所以二次侧有明显多的堆锡，不过量控制的还可以接受。细节方面这款则有待加强，比如引脚的长度及背面补焊的电容等等。另外通过背面也可以看到这款电源的虽然铭牌上写着是双路12V，实际上这是一款单路12V，这个从监控电路上也可以看到。
