HAWK的怒吼 微星R9 270X HAWK显卡详测

微星 R9 270X HAWK供电设计、核心显存

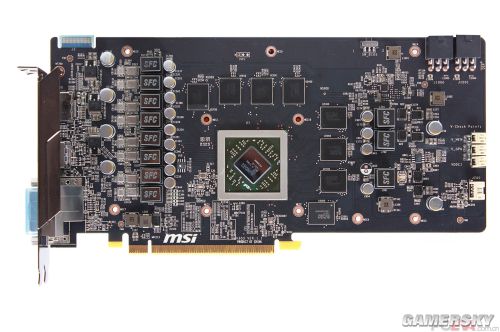

　　我们先看PCB正面。R9 270X HAWK的PCB为越肩高度，长度大约26cm。R9 270X HAWK并没有直接沿用R7870 HAWK的PCB设计，而是大部分地方进行了重新设计。

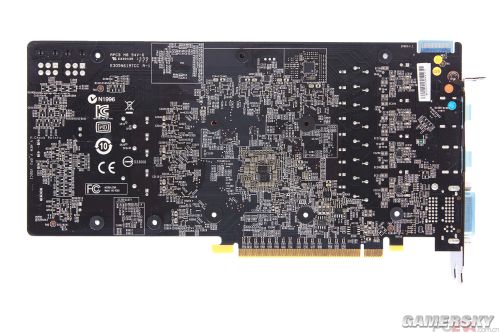

　　PCB背面：有部分供电元件，例如核心供电PWM、Driver等被放到了PCB背面。另外我们看到PCB背后固定背板的螺丝位置都加装了垫片，这样可避免出现螺丝碰到PCB导电部位导致短路的问题。

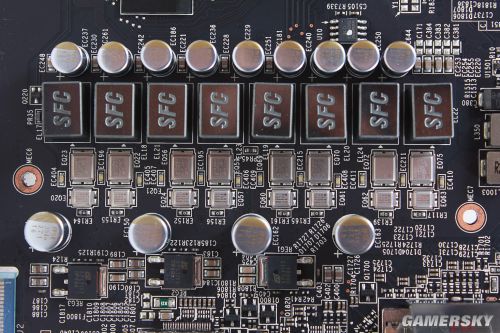

　　供电设计：微星R9 270X HAWK采用8+2+1相供电，其中核心的8相供电每相采用1上1下DirectFET封装的MOSFET，上桥为IRF8327SPbF，在Vgs=10V时内阻为5.1毫欧，下桥为IRF8308MPbF，在Vgs=10V时内阻仅1.9毫欧。和以往的HAWK一样，整个显卡都使用定制版FP5K电容和SFC电感。

　　PWM芯片为IR3563B，在主板上我们看到大量使用此PWM芯片的电路设计，这是一颗8相数字PWM芯片，这里启用了其中四相。在PCB背后还标出了该PWM芯片对应的针脚定义，方便玩家MOD卡。
