神设计的“小黑垃圾桶”全新Mac Pro详尽拆解

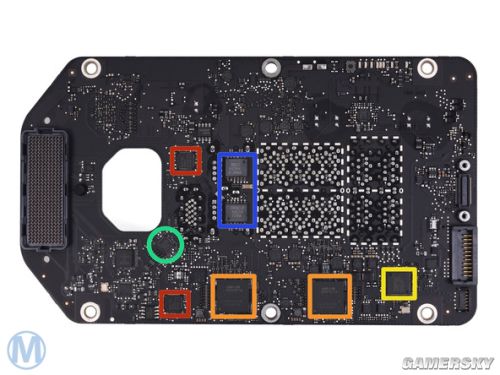

这是Mac Pro的I/O板，后面的主要芯片包括：

　　红色：博通BCM57762千兆以太网控制器
　　橙色：英特尔DSL5520 Thunderbolt 2控制器
　　黄色：Fresco Logic FL1100 4端口 USB3.0主控制器
　　绿色：Parade PS8401A HDMI防抖中继器
　　蓝色：台达8904C-F

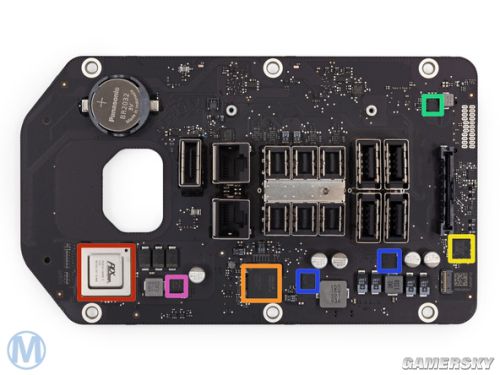

正面的芯片包括：

　　红色：PLX公司PEX8723 PCI Express转换器
　　橙色：英特尔DSL5520 Thunderbolt 2控制器
　　黄色：Cirrus 4208-CRZ音频编解码器，15寸Retina MacBook Pro上也有该芯片
　　绿色：Intersil 14AIRZ F335QV
　　蓝色：德州仪器58888D
　　粉色：德州仪器58872D

　　我们还能看到标准的BR2032 CMOS电池

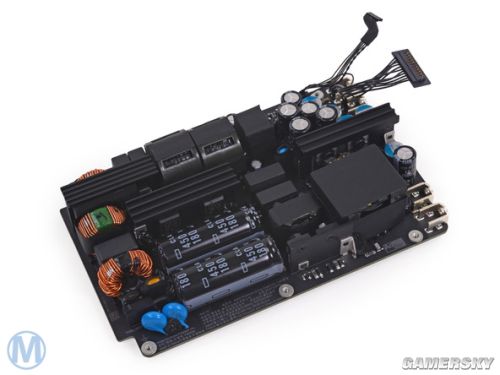

　　这是Mac Pro的电源，输出为12.1V，32.2安培，这是一款450W的电源。电源没有独立的散热系统，全部依靠Mac Pro的主风扇进行散热，这也使得Mac Pro很安静，只有12dBA。
