神设计的“小黑垃圾桶”全新Mac Pro详尽拆解

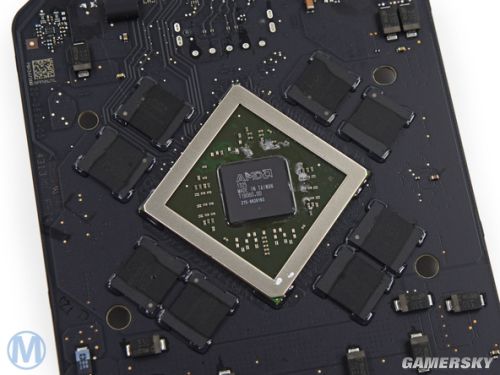

　　这就是显卡上最重要的图形处理器。

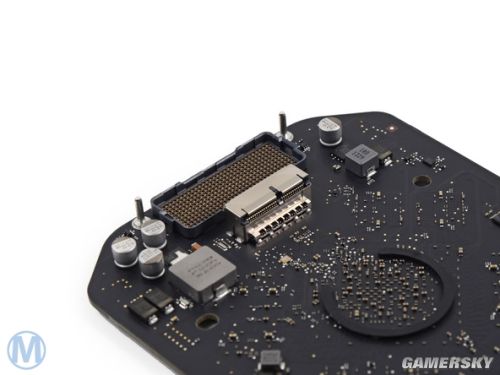

　　值得注意的是只有一张显卡上有PCIe接口，该接口是链接固态硬盘的，如果定制更大容量的固态硬盘，是否意味着另一张显卡上也会有这样的连接器？

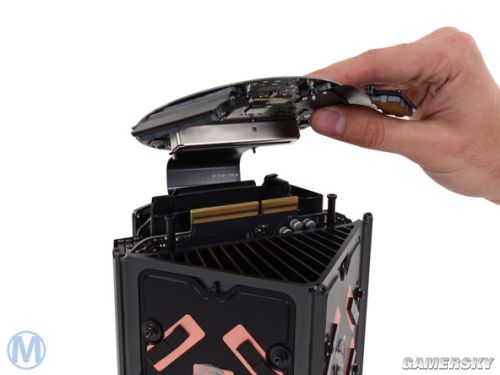

　　这两张显卡都与底部的圆形逻辑板连接。

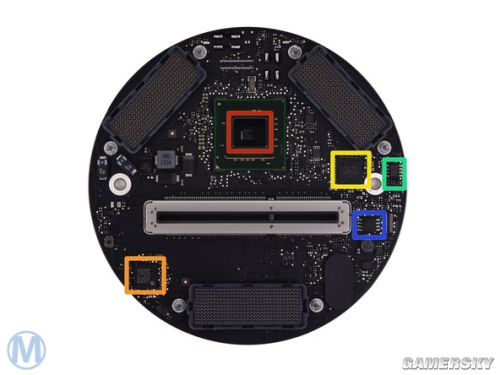

Mac Pro的主板、双显卡和各种I/O接口都与这块圆形的逻辑板连接。上面的芯片包括：

　　红色：英特尔BD82C602J平台控制器中心
　　橙色：R4F2113 NLG A02 AE03376
　　黄色：ICS 932SQL435AL 3817528F
　　绿色：德州电器 LM393 双差分比较器
　　蓝色：旺宏电子 25L6406E 64M位CMOS串行闪存
