重现昔日辉煌 王者级显卡GTX Titan Black评测

GTX Titan Black显卡PCB简析一

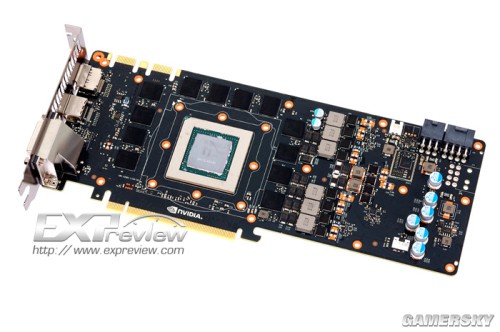

　　为了确保GK110核心可以稳定运行，GTX Titan Black显卡采用了与GTX 780Ti相同的PCB方案，同样是6+2相供电设计和8pin+6pin供电接口，其中6相为核心供电，2相为显存供电。

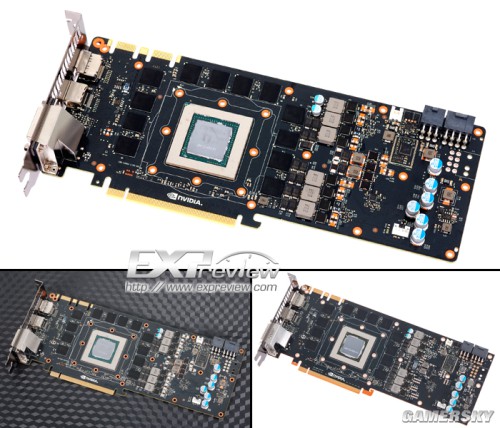

　　对比GTX Titan、GTX 780Ti和GTX Titan Black的PCB可以发现，GTX Titan Black虽然集继承了GTX Titan的地位，但是在设计上却完全照搬GTX 780Ti，当然三者在大体机构上还是相同的，同样都是6+2供电设计，元件排列也大致相同。

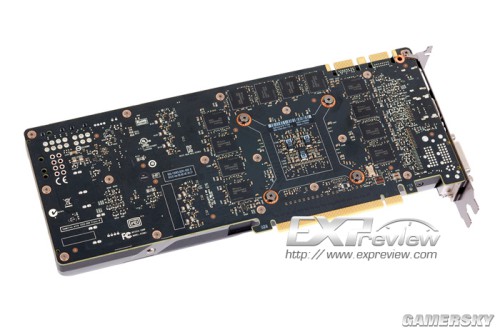

　　除了正面的“TITAN”字样外，我们还可以通过显卡背面来区分GTX 780Ti和GTX Titan Black，因为前者只有12颗显存，而后者则有24颗，正面背面各有12颗。

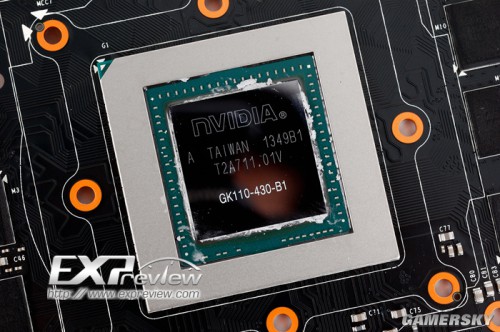

　　GTX Titan Black采用的是GK110-430-B1核心，而GTX Titan以及GTX 780Ti则分别为GK110-400-A1以及GK110-425-B1，从型号就可以看出GTX Titan Black要更强悍一些。事实也确实如此，虽然其CUDA核心数量与GTX 780Ti相同为2880个，但前者拥有GTX Titan的全部特性，包括强悍的双精度浮点运算能力，规格上比GTX 780Ti更加完整。
