重现昔日辉煌 王者级显卡GTX Titan Black评测

GTX Titan Black显卡PCB简析二

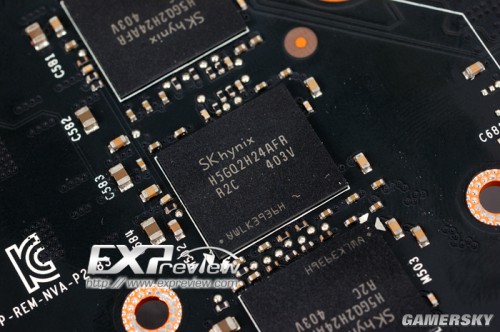

　　GTX Titan Black使用的显存颗粒来自SK海力士，型号为H5GQ2H24AFR R2C，单颗容量为2Gb（256MB），理论频率为1750MHz（数据频率为7000MHz）。

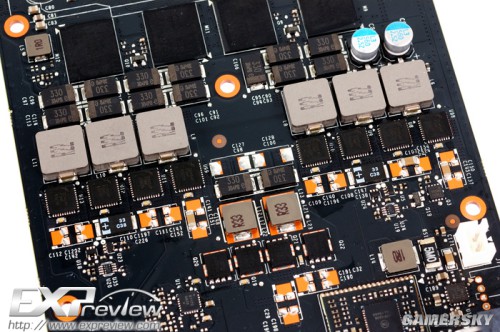

　　GTX Titan Black显卡采用6+2相供电设计，6相为核心供电，2相为显存供电，滤波电容使用了立隆固态电容以及松下聚合物电容，并统一采用R22/R33贴片式电感。

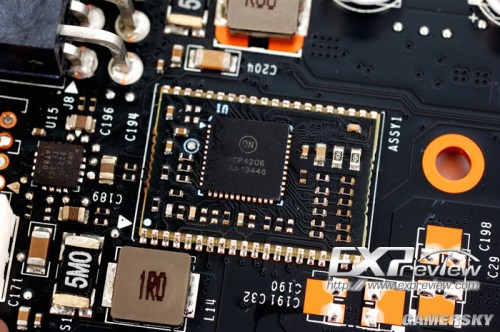

供电PWM主控仍然是NCP4206，支持6+2相供电管理，配置有独立PCB

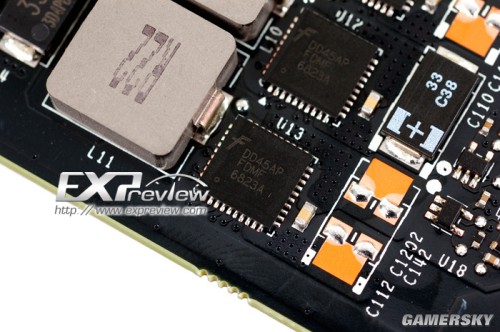

核心供电MosFET是仙童半导体的FDMF6823A，属于DD45AP批次
