高端霸气 微星非公版R9 290X Lightning评测

微星R9 290X Lightning拆解及散热介绍

　　和普通显卡一样，拆下核心周围4颗螺丝就可以拿下散热器，个人认为在这么重的卡上这样的固定方式并非很稳妥，如果能在显卡末端增加两颗螺丝或许会更好。并且建议微星就不要在Lightning这种级别的显卡散热器螺丝上贴易碎贴了，毕竟会买这个显卡的是超频玩家居多，如果和普通显卡一样，拆下散热即是失去保修，个人觉得不太妥。

　　显卡PCB正面大部分区域均被散热片覆盖，其中供电MOSFET和电容附近有凸起的鳍片式设计，加大散热面积。

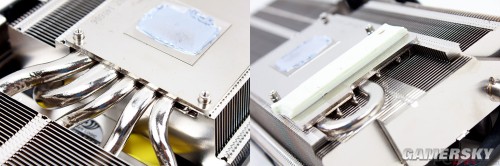

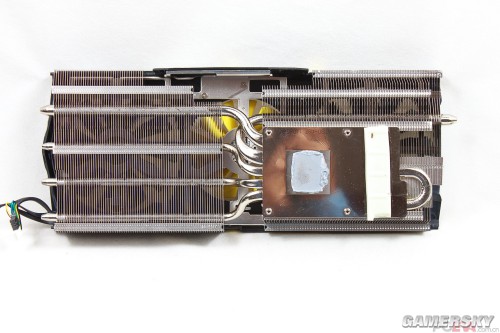

　　散热器采用5热管，其中靠上的2根为8mm直径，其余3根为6mm，与核心接触部分设计了凸起的铜镀镍底座，更容易与核心接触。不过事实上，Hawaii核心边框并没有超过Die的高度，并不需要凸底散热，普通的散热器也是可以接触到的。

　　这个细节比较有意思，靠中间的热管经过180度折返回到底座下方，充分利用鳍片散热。按照热管蒸发原理，热端应该会聚集在折返处，这个位置鳍片有折Fin加上焊接可充分接触，并且也是左侧风扇风量最大的部位，看来微星这么设计是有过考虑的。再回头看看GTX 780 Lightning的散热，7条8mm热管简单一字排开，虽然用料很足，但并没有获得特别卓越的散热效果。这次微星意识到了这个问题，所以着重从新设计了热管走向，让热管规格回归正常。微星敢于在功耗更大、温度更高的Hawaii芯片上仅使用5条热管，说明他们对这个散热设计有足够的信心，也说明了热管规格和数量并非决定散热器性能的好坏，热管设计走向也很重要。

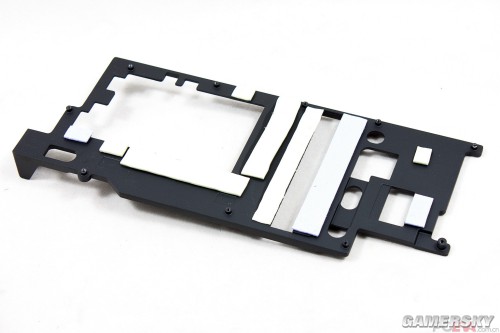

　　覆盖PCB的散热片在显存、MOSFET等发热源对应位置都贴了导热贴，甚至连PWM芯片都有。
