微星R9 290X核心、显存及供电介绍二
供电特写:核心及显存使用12+3相供电,每相采用1上1下的MOSFET,上桥为IRF6721SPbF,下桥为IRF6725MPbF,均为DirectFET封装,其中下桥封装了两颗MOSFET,在Vgs=10V时内阻分别为5.1毫欧和1.7毫欧。

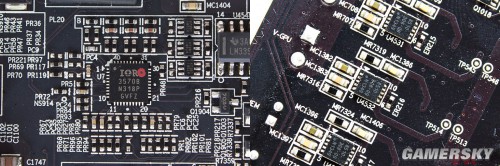

核心供电PWM芯片是IR3567B,它是一颗6+2相PWM芯片,这里使用其中6相,通过IR3598倍相出12相。在IR3598的正下方有显示当前相位是否被启用的LED灯。

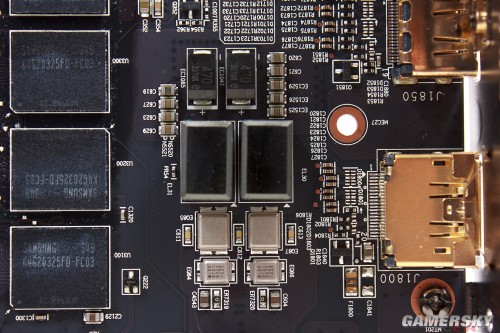

显存供电PWM芯片采用IR3570B,是一颗3+2相PWM芯片,这里使用其中3相,并通过3颗CHL8510驱动显存的3相供电。
VDDCI供电2相,使用一颗独立PWM加上一颗IR3598倍相得到。
