科普：谁说公版散热差？NV涡轮散热系统全解析

2014-07-14 16:17:23 来源：游民星空[原创] 作者：红烧毒爆虫编辑：听风飞舞　浏览：loading

GTX Titan散热器内部拆解一

　　前面已经将散热器的主体外壳拆掉了，首先我们来看一下拆掉外壳之后的一体式涡轮散热器。

　　我们可以看到，鳍片的朝向是与尾部出风口垂直的，散热片的面积几乎覆盖了整个核心区域的PCB。显卡的密封性很好，保证了热空气不会散逸到机箱内部。

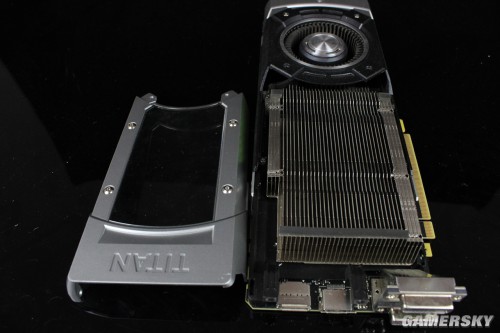

　　通过这张图片我们可以看到，显卡内部空气的通路完全是从一侧通往另一侧的，可以保证涡轮离心风扇所吸入的空气全部为低温空气。

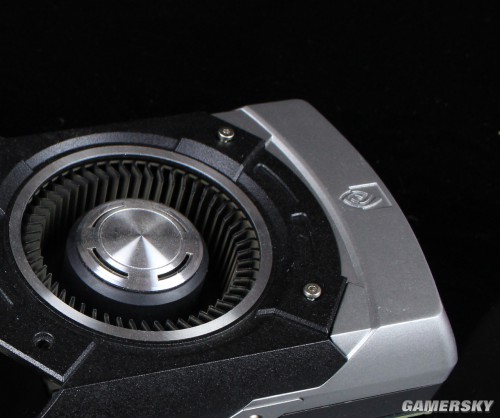

　　接下来我们要拆开风扇部分的外壳，我们只需要将这两个螺丝拿掉即可。

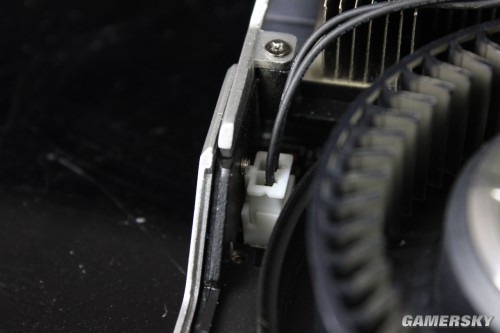

　　但是在这里，我们可以看到有一颗螺丝的长度阻碍了显卡侧面LED插头的拆卸，所以我们需要稍微松开这颗螺丝，就可以将插头拔掉。

友情提示：支持键盘左右键“← →”翻页
