感受Atom的威力 华擎Q1900M主板装机实测

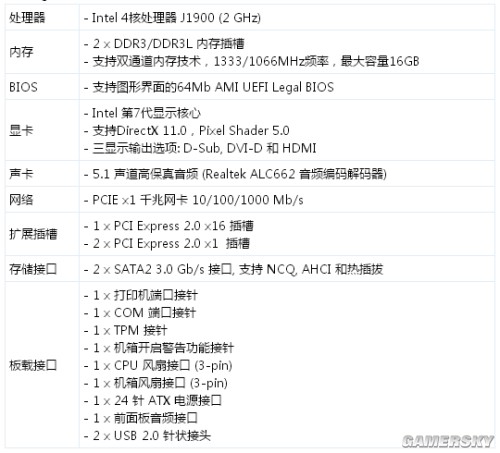

华擎Q1900M规格：

　　Intel Bay Trail-D高度集成化，似乎理所应当地采用标准ITX架构，其他品牌也多数如此，但华擎反其道行之，Q1900M使用M-ATX增加PCB尺寸，直接的好处即提升主板扩展能力，如3个视频输出接口、3条PCI-E插槽和LPT、TPM、COM等多种扩展接口都齐齐集结于华擎Q1900M，此外SO-DIMM笔记本内存插槽改为适用标准台式机DDR3内存，极大程度丰富了硬件的选购范围和升级潜力，同时增强整机DIY可玩性。当然如果玩家只钟情于ITX平台，华擎还有Q2900-ITX、Q1900-ITX等6款ITX主板可满足要求。

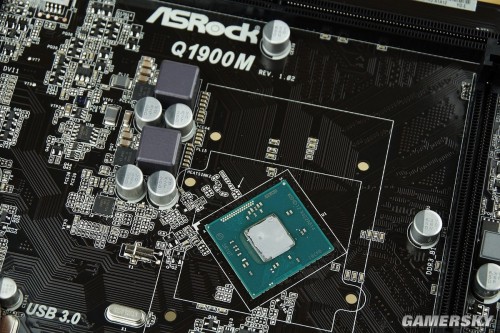

　　SoC单芯设计的处理器，采用BGA封装工艺所以不能拆卸，不但整合J1900 4核CPU、HD Graphics核芯显卡，连传统的主板芯片组也一并融合，加上22nm 3D晶体管工艺，这颗三合一芯片尺寸27mmx25mm玲珑小巧，高集成度除了降低功耗和成本，也减少芯片之间的数据延迟。

　　用料方面2相供电、全固态电容，对于这颗TDP 10瓦的处理器来说游刃有余。

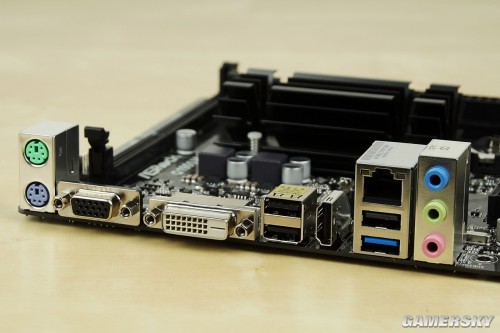

　　背部I/O接口，从左至右依次为：2个PS/2键鼠接口，1个D-Sub(VGA)视频接口，1个DVI-D视频接口，2个USB2.0接口，1个垂直HDMI视频接口，1个RJ-45 网卡、1个USB2.0和1个蓝色USB3.0接口，3个HD音频插孔。

　　USB接口数量感觉偏少，比如我的外设配置，一套键鼠加无线USB网卡就占用掉3个USB了，建议最左侧的2个PS/2改为1个PS/2加2个USB。网上搜索了一番，只有很少Intel Bay Trail-D产品设计DVI视频接口，至于像华擎Q1900M拥有3种高清输出接口的主板更是绝无仅有。

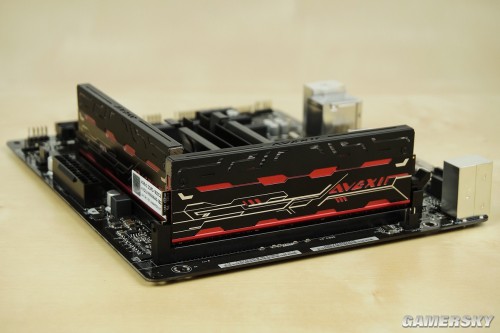

　　2根互相垂直的DDR3/DDR3L(低电压)内存插槽，支持双通道技术，最高1333MHz频率、最大16G容量，手中有闲置DDR3台式机内存的基本都可使用，Bay Trail-D默认只支持SO-DIMM低电压内存，相比之下华擎Q1900M支持2种电压兼容性更好，这点值得肯定。注意若只有1根内存，需安装在PCB标记为DDR3_A1的内存插槽，即图中的这根内存位置。

　　内存插槽采用单边卡扣设计，方便拆除内存。
