感受Atom的威力 华擎Q1900M主板装机实测

华擎Q1900M细节，芯片：

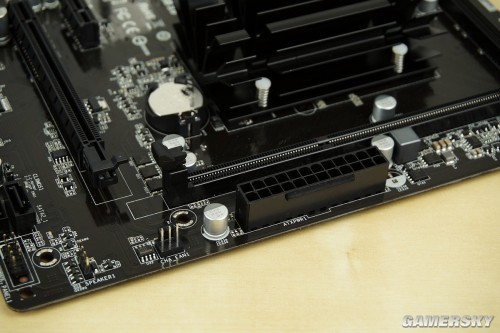

　　配置标准的主板ATX 24pin电源接口，有些主板采用DC-IN外接适配器的供电方式。

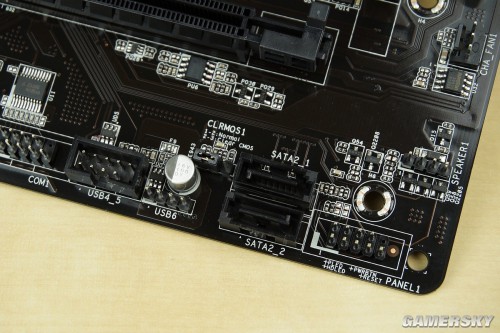

　　从左至右，2+1个USB前置接针，1个CMOS还原插针，2个SATA 2.0即3Gb/s硬盘接口，1组Panel前置面板接针，1个Speaker喇叭接针，都用了字符标注方便接驳。以HTPC用途2个SATA刚好够用，1个SSD作系统，1个机械硬盘下载或备份。

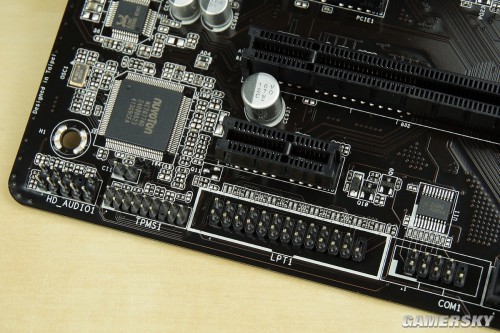

　　还有1个HD_Audio前置音频接针，1个TPM安全模块接针，1个LPT打印机端口接针，1个COM端口接针，后三者偏向工业用途。遗憾的是华擎Q1900M没有提供前置USB3.0接口，如果把TPM、LPT、COM其一改成前置USB3.0，相信对消费级玩家更实用。

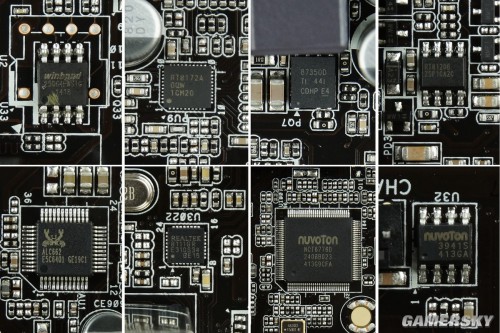

　　华邦 Winbond 25Q64FWSIG BIOS芯片

　　立琦 Richtek RT8172A 处理器供电管理芯片

　　德州仪器 TI 87350D DrMOS 整合上下桥

　　立琦 Richtek RT8120B 内存供电管理芯片

　　瑞昱 Realtek ALC622 音频芯片

　　瑞昱 Realtek 8111GR 网络芯片

　　新塘科技 Nuvoton NCT6776D 硬件监控

　　新塘科技 Nuvoton 3941S 风扇控制

　　主要芯片和供电用料，如果搜索一下给出的型号，会发现相同元件经常出现在华擎或其他品牌的超频板卡名单之中，显然华擎Q1900M并未因Intel Bay Trail -D桌面入门级定位而降低用料档次。
