SATA、扩展接口

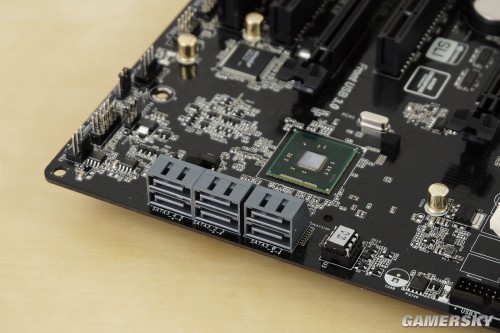

6个全部是Z97芯片组的原生SATA 6Gbps接口,所以不再用颜色区分SATA 2.0/3.0、原生/非原生。旁边贴着C1.20标签的是BIOS芯片,可拆卸的设计。
底部板载接口,从左至右为,2个USB前置接针,1个4pin PWM风扇接针,1个CMOS设置/清除插针,1个PLED电源LED接针,1组Panel前面板接针,1个3pin风扇接针,字符标注方便接驳。

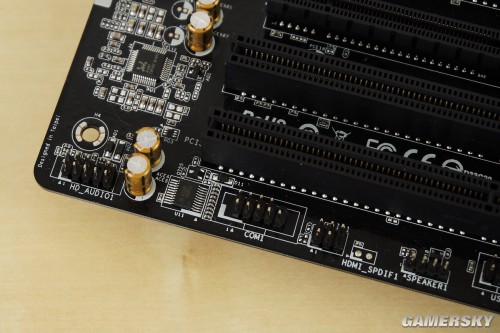

还有1个HD_Audio前置音频接针,1个COM端口接针,1个红外线模块接针,1个Speaker扬声器接针,空焊HDMI_SPDIF接针,用处不大。

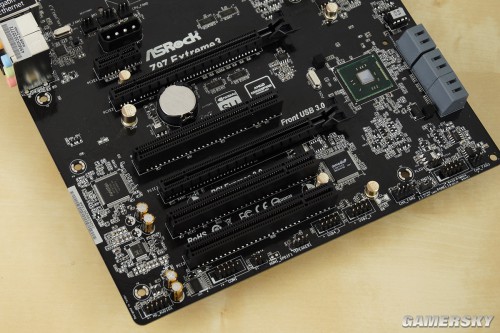

6根扩展插槽,2根显卡PCI-E x16插槽、1根PCI-E x1插槽、3根PCI插槽。
显卡位置比较合理,第1根显卡插槽和CPU间隔1个PCI位,有利于增强双塔风冷的兼容性,2根显卡插槽间隔2个PCI位,有利于组建SLI/CF系统的风道散热,不过对于影驰GTX780Ti HOF这类2.5槽的巨型显卡来说,显卡间距仍显不足,SLI显卡拷机轻易破90°C然后触发温度保护机制。
